Сетевой кабель - VS-OE-PPC/ME-93C-LI/5,0 - 1416216
Описание

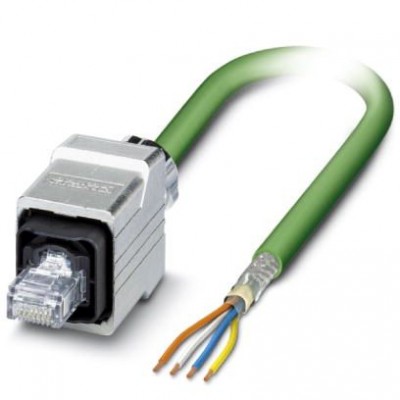

Готовый кабель PROFINET, CAT5e, экранированный, четверка звездообразной скрутки, AWG 22, подходит для буксируемых цепей (7-проволочный), RAL 6018 (желто-зеленый), с одного конца - разъем RJ45/IP67 Push-Pull, металлический корпус, другой конец - без разъема, прямая разводка, длина 5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Волновое сопротивление | 100 Ω ±15 Ω (при 1 ... 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Количество циклов изгибания | 3000000 |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Маркировка артикула | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Маркировка кабелей поставщиком) |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 61 кг/км |
| Материал внутренней оболочки | FRNC |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 7,5 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Нагрузка на скручивание | ± 30 °/м |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | 600 В (Номинал UL) |
| Общая скрутка | Четверка звездообразной скрутки |
| Переходное затухание (NEXT) | 80 дБ (при 1 МГц) 76 дБ (при 4 МГц) 70 дБ (при 10 МГц) 65 дБ (при 16 МГц) 63 дБ (при 20 МГц) 60 дБ (при 31,25 МГц) 55 дБ (при 62,5 МГц) 50 дБ (при 100 МГц) |
| Прочие характеристики | Электрические характеристики согласно EN 50288-2-2 |
| Прочность на разрыв GRP | ≤ 150 Н |
| Путь перемещения | 10 м |
| Радиус изгиба | 100 мм |
| Скорость передачи сигнала | 0,66 c |
| Скорость поперечного перемещения | 4 м/c |
| Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа | ≤ 120,00 Ом/км |
| Стойкость, прочие данные | устойчив к УФ-излучению |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) | 93C |
| Толщина стенок внешней оболочки | около 0,9 мм |
| Крепление | |
| Тип фиксатора | Крепление на защелках |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,5 мм |
| Сечение провода | 4x 0,34 мм² |
| Ускорение | 4 м/c² |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Кабель PROFINET |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Ослабление | 2,1 дБ (при 1 МГц) 4 дБ (при 4 МГц) 6,3 дБ (при 10 МГц) 8 дБ (при 16 МГц) 9 дБ (при 20 МГц) 11,4 дБ (при 31,25 МГц) 16,5 дБ (при 62,5 МГц) 21,3 дБ (при 100 МГц) |
| Цвета жил | белый, желтый, синий, оранжевый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | PROFINET, тяговая цепь, CAT5 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК PAS 61076-3-117 |
| Технические данные | |
| Полюсов | 4 |
