Сетевой кабель - VS-IP67-IP20-94B-LI/5,0 - 1407932
Описание

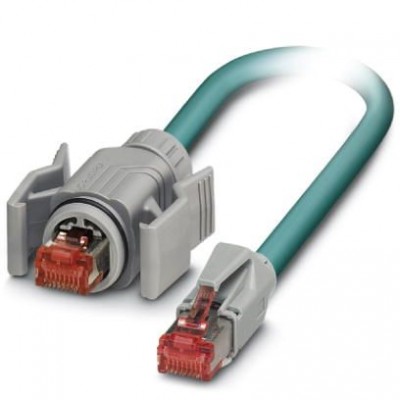

Готовый Ethernet-кабель, экранир., 4 пары, AWG 26, гибкий (7-жильный), RAL 5021 (цвет морской воды), штекер RJ45/IP67, серый, на штекер RJ45/IP20, прямая разводка, длина 5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Кабель | |
| AWG, сигнальная линия | 26 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| Затухание несогласованности (RL) | 23 дБ (при 4 МГц) 24,1 дБ (при 8 МГц) 25 дБ (при 10 МГц) 25 дБ (при 16 МГц) 25 дБ (при 20 МГц) 23,6 дБ (при 31,25 МГц) 21,5 дБ (при 62,5 МГц) 20,1 дБ (при 100 МГц) |
| защитный экран оптоволоконного кабеля | 70 % |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Маслостойкость | согласно EN 60811-2-1 |
| Масса кабеля | 47 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Наружный диаметр кабеля D | 6,4 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 100 В |
| Общая скрутка | 4 пары для сердечника |
| Переходное затухание (NEXT) | 71,3 дБ (при 1 МГц) 62,3 дБ (при 4 МГц) 56,3 дБ (при 10 МГц) 53,2 дБ (при 16 МГц) 51,8 дБ (при 20 МГц) 48,9 дБ (при 31,25 МГц) 44,4 дБ (при 62,5 МГц) 41,3 дБ (при 100 МГц) |
| Проводники - емкость | 48 нФ/км (при 1 кГц) |
| Прочность на разрыв GRP | ≤ 100 Н |
| Скрутка пары | 2 проводника для пары |
| Сопротивление устройства сопряжения | ≤ 100,00 мΩ/м (при 10 МГц) |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Суммарное переходное затухание (PSNEXT) | 62,3 дБ (при 1 МГц) 53,3 дБ (при 4 МГц) 47,3 дБ (при 10 МГц) 44,2 дБ (при 16 МГц) 42,8 дБ (при 20 МГц) 39,9 дБ (при 31,25 МГц) 35,4 дБ (при 62,5 МГц) 32,3 дБ (при 100 МГц) |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Тип кабеля (краткое обозначение) | 94B |
| Толщина стенок внешней оболочки | 1,05 мм |
| Механические характеристики | |
| Конструкция кабеля | 4x2xAWG26/7; SF/UTP |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 0,96 мм |
| Сечение провода | 4x 2x 0,14 мм² |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Ethernet-кабель |
| Окружающие условия | |
| Степень защиты | IP20 IP67 |
| Параметры проводников | |
| Ослабление | 3,2 дБ (при 1 МГц) 6 дБ (при 4 МГц) 9,5 дБ (при 10 МГц) 12,1 дБ (при 16 МГц) 13,6 дБ (при 20 МГц) 17,1 дБ (при 31,25 МГц) 24,8 дБ (при 62,5 МГц) 32 дБ (при 100 МГц) |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | Ethernet гибкий CAT5 |
| Технические данные | |
| Полюсов | 8 |
| Дополнительные особенности | |
| Цвет | серый |
