Сетевой кабель - VS-FSDBPS-OE-937-2,0 - 1402764
Описание

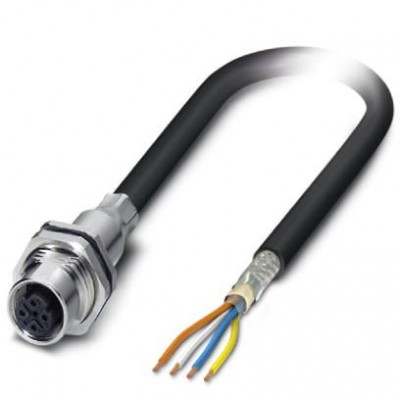

Готовый кабель PROFINET, CAT5e, экранированный, четверка звездообразной скрутки, AWG 22 (7-проволочный), черный, встраиваемая розетка M12, монтаж с задней части стенки / резьбовое крепление с M16, другой конец - без разъема, длина 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Кабель | |
| AWG, сигнальная линия | 22 |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Испытательное напряжение, проводник | 2000 В AC (50 Гц, 5 минут) |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Маслостойкость | согласно IRM 902, 72 h при 100 °C |
| Масса кабеля | 70 кг/км |
| Материал проводника | медный гибкий провод с покрытием серебром |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, жесткая прокладка | 6 x D |
| Номинальное напряжение, проводник | 300 В AC |
| Общая скрутка | Четверка звездообразной скрутки |
| Переходное затухание (NEXT) | 73 дБ (при 1 МГц) 70 дБ (при 4 МГц) 65 дБ (при 10 МГц) 57 дБ (при 31,5 МГц) 52 дБ (при 62,5 МГц) 48 дБ (при 100 МГц) |
| Производственная мощность | ≤ 65 пФ (Линия-линия) ≤ 100 пФ (Проводник - экран) |
| Скорость передачи сигнала | 75 c |
| Сопротивление кабеля | ≤ 54,4 Ом/км |
| Сопротивление устройства сопряжения | 200,00 мΩ/м (f ≤ 30 МГц) |
| Стойкость, прочие данные | стойкость к горючим веществам согласно IRM 903, 168 h при 70 °C |
| Экранирующая способность | 40 дБ (30 МГц ≤ f ≤ 100 МГц) |
| Механические характеристики | |
| Кабельный отвод | прямое |
| Количество подключаемых кабелей | 1 |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Циклы установки | ≥ 100 |
| Экранирован. | есть |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | около 1,5 мм |
| Сечение провода | 4x 0,34 мм² |
| Экранировка | Алюминиевая фольга с пластмассовым покрытием, оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP67 |
| Параметры проводников | |
| Затухание волн | 2 дБ (при 1 МГц) 4,4 дБ (при 4 МГц) 7,4 дБ (при 10 МГц) 14 дБ (при 31,5 МГц) 20 дБ (при 62,5 МГц) 26 дБ (при 100 МГц) |
| Затухание вследствие рассогласования | 25 дБ (при 4 МГц) 30 дБ (при 10 МГц) 30 дБ (при 31,5 МГц) 30 дБ (при 62,5 МГц) 28 дБ (при 100 МГц) |
| Цвета жил | бело-голубой, оранжево-желтый |
| Рабочие условия | |
| Негорючесть | EN 60332-1-2 EN 50266 EN 60332-3-25 NF C32-070, 2.1 NF C32-070, 2.2 UL 1685, 12 (FT4) согласно ISO 6722-1 5.22 (UN ECE-R 118.01) |
| Размеры | |
| Диаметр кабеля | 6,60 мм |
| Длина кабеля | 2 м |
| Наружный диаметр кабеля | 6,6 мм ±0,4 мм |
| Тип кабеля | PROFINET для железнодорожного транспорта |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -50 °C ... 90 °C (кабель, жестко прокладываемый) -40 °C ... 90 °C (кабель, для подвижного монтажа) |
| Электрические характеристики | |
| Характеристики передачи (категория) | CAT5 (МЭК 11801:2002) |
