Сетевой кабель - VS-BU/PN-IP20-93R-LI/2,0 - 1416281
Описание

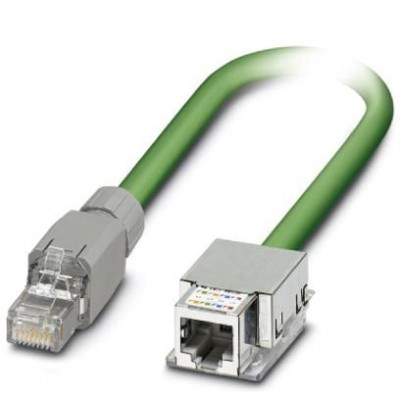

Готовый кабель PROFINET, CAT5e, экранированный, четверка звездной скрутки, AWG 22, гибкий (19-проволочный), RAL 6018 (желто-зеленый), розеточный модуль RJ45/IP20 для системы Freenet, 4-полюсный, на разъем RJ45/IP20, прямая разводка, длина: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27060390 |
| eCl@ss 7.0 | 27060390 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 20233 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | зеленый RAL 6018 |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Время распространения сигнала | 4,8 нСм/м |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 19x 0,15 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 55 кг/км |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Нагрузка на скручивание | ± 180 °/м (1 000 000 циклов кручения) |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Номинальное напряжение, проводник | 300 В |
| Общая скрутка | Четверка звездообразной скрутки |
| Сопротивление шлейфа | ≤ 120,00 Ом/км |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) | 93R |
| Толщина стенок внешней оболочки | около 1 мм |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/19; S/TQ |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,5 мм |
| Сечение провода | 4x 0,34 мм² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP20 |
| Параметры проводников | |
| Ослабление | 2,9 дБ (при 1 МГц) 5 дБ (при 4 МГц) 8,1 дБ (при 10 МГц) 10,4 дБ (при 16 МГц) 11,9 дБ (при 20 МГц) 15,5 дБ (при 31,25 МГц) 26,5 дБ (при 62,5 МГц) 41 дБ (при 100 МГц) |
| Цвета жил | белый, желтый, синий, оранжевый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | PROFINET, робот, CAT5 |
| Технические данные | |
| Полюсов | 4 |
