Сетевой кабель - VS-BU/C6-PPC/ME-94F-LI/5,0 - 1415953
Описание

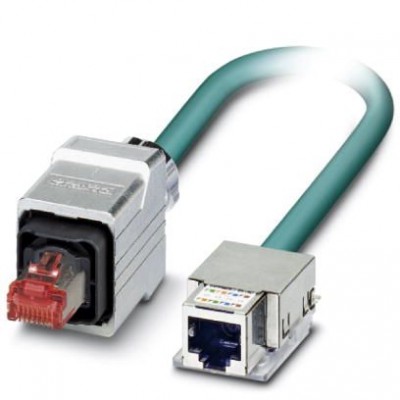

Готовый Ethernet-кабель, CAT6, экранированный, 4 пары, гибкий AWG 26 (7-проволочный), RAL 5021 (цвет морской воды), розеточный модуль RJ45/IP20 для системы Freenet, 8-полюсн. на разъем RJ45/IP67, Push-Pull, металлический корпус, прямая разводка, длина 5 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 26 |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Время распространения сигнала | 5,13 нСм/м |
| Затухание несогласованности (RL) | 20 дБ (при 1 МГц) 23 дБ (при 4 МГц) 24,5 дБ (при 8 МГц) 25 дБ (при 10 МГц) 25 дБ (при 16 МГц) 25 дБ (при 20 МГц) 24,2 дБ (при 25 МГц) 23,3 дБ (при 31,25 МГц) 20,7 дБ (при 62,5 МГц) 19 дБ (при 100 МГц) 16,4 дБ (при 200 МГц) 15,6 дБ (при 250 МГц) 15,6 дБ (при 300 МГц) 15,6 дБ (при 400 МГц) 15,6 дБ (при 500 МГц) |
| защитный экран оптоволоконного кабеля | 70 % |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 42 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | вспененный полиэтилен |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Наружный диаметр кабеля D | 6,4 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 100 В |
| Общая скрутка | 4 пары для сердечника |
| Переходное затухание (NEXT) | 75,3 дБ (при 1 МГц) 66,3 дБ (при 4 МГц) 61,8 дБ (при 8 МГц) 60,3 дБ (при 10 МГц) 57,2 дБ (при 16 МГц) 55,8 дБ (при 20 МГц) 54,3 дБ (при 25 МГц) 52,8 дБ (при 31,25 МГц) 48,4 дБ (при 62,5 МГц) 45,3 дБ (при 100 МГц) 40,8 дБ (при 200 МГц) 39,3 дБ (при 250 МГц) 38,1 дБ (при 300 МГц) 36,3 дБ (при 400 МГц) 34,8 дБ (при 500 МГц) |
| Прочность на разрыв GRP | ≤ 100 Н |
| Скрутка пары | 2 проводника для пары |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Суммарное переходное затухание (PSNEXT) | 72,3 дБ (при 1 МГц) 63,3 дБ (при 4 МГц) 58,8 дБ (при 8 МГц) 57,3 дБ (при 10 МГц) 54,2 дБ (при 16 МГц) 52,8 дБ (при 20 МГц) 51,3 дБ (при 25 МГц) 49,9 дБ (при 31,25 МГц) 45,4 дБ (при 62,5 МГц) 42,3 дБ (при 100 МГц) 37,8 дБ (при 200 МГц) 36,3 дБ (при 250 МГц) 35,1 дБ (при 300 МГц) 33,3 дБ (при 400 МГц) 31,8 дБ (при 500 МГц) |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Тип кабеля (краткое обозначение) | 94F |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Толщина стенок внешней оболочки | 0,65 мм |
| Экранирующая способность | ≥ 80 дБ (при 30 ... 100 МГц) |
| Механические характеристики | |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,04 мм |
| Сечение провода | 4x 2x 0,14 мм² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Ethernet-кабель |
| Параметры проводников | |
| Ослабление | 3,1 дБ (при 1 МГц) 5,7 дБ (при 4 МГц) 8 дБ (при 8 МГц) 8,9 дБ (при 10 МГц) 11,2 дБ (при 16 МГц) 12,6 дБ (при 20 МГц) 14,1 дБ (при 25 МГц) 15,8 дБ (при 31,25 МГц) 22,5 дБ (при 62,5 МГц) 28,7 дБ (при 100 МГц) 41,4 дБ (при 200 МГц) 46,6 дБ (при 250 МГц) 51,4 дБ (при 300 МГц) 60,1 дБ (при 400 МГц) 67,9 дБ (при 500 МГц) |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 5 м |
| Тип кабеля | Ethernet 10 Гбит |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (кабель, жестко прокладываемый) -10 °C ... 50 °C (кабель, для подвижного монтажа) |
