Сетевой кабель - NBC-R4AC/3,0-94Z/R4AC - 1403930
Описание

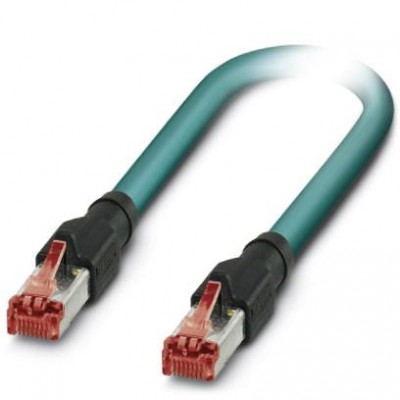

Готовый кабель Ethernet, экранированный, 4-парный, AWG 26 гибкий (7-жильный), RAL 5021 (цвет морской воды), штекер RJ45/IP20 на штекер RJ45/IP20, прямая разводка, длина 3 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000830 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 13.2 | 26121604 |
| Кабель | |
| AWG, сигнальная линия | 26 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, при жесткой прокладке | 51,2 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 51,2 мм |
| Наружный диаметр кабеля D | 6,2 мм ±0,2 мм |
| Общая скрутка | 4 пары |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | ≤ 290 Ом/км (при 20 °C) |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Толщина стенки, изоляция | 0,19 мм (Сигнальный провод) |
| Механические характеристики | |
| Конструкция кабеля | 4x2xAWG26/7; SF/UTP |
| Циклы установки | ≥ 750 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 0,92 мм |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Сечение провода | 4x 2x 0,14 мм² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Ethernet-кабель |
| Параметры проводников | |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Параметры, головка 1 | |
| Материал (компоненты) | CuSn (Контакт) Ni/Au (Поверхность контакта) Поликарбонат (Держатель контактов) PA (Корпус) |
| Рабочие условия | |
| Негорючесть | МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 3 м |
| Тип кабеля | Ethernet |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C (Штекерный соединитель RJ45) |
| Дополнительные особенности | |
| Цвет | серый |
