Разветвитель - VS-ASI-J-Y-B-PUR-2,0-M12FS SCO - 1404472
Описание

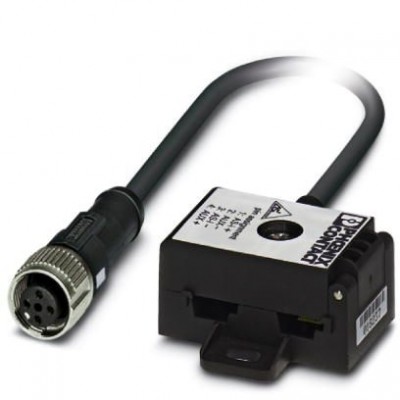

Разветвитель AS-Interface, степень защиты IP67, для двух плоских кабелей, с круглым проводником длиной 2,0 м с изоляцией из полиуретана и литыми прямыми 4-полюсными розетками M12 с механическим ключом А-типа и системой SPEEDCONХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27279219 |
| eCl@ss 9.0 | 27440106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000200 |
| ETIM 3.0 | EC001856 |
| ETIM 4.0 | EC000313 |
| ETIM 5.0 | EC000313 |
| ETIM 6.0 | EC002585 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 43222814 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Испытательное напряжение, проводник | ≥ 3000 В |
| Количество циклов изгибания | 4000000 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Масса кабеля | 30 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Минимальный радиус изгиба, гибкая прокладка | 10 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 10 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 23,5 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 47 мм |
| Наружный диаметр кабеля D | 4,7 мм ±0,15 мм |
| Номинальное напряжение, проводник | ≤ 300 В |
| Общая скрутка | 4 жилы в скрутке |
| Прочие характеристики | для тяговых цепей не содержит силикона материалы, не ухудшающие свойств при попадании на них лаков и красок гибкий |
| Путь перемещения | 10 м |
| Радиус изгиба | 47 мм |
| Скорость поперечного перемещения | 3 м/c |
| Сопротивление кабеля | ≤ 58 Ом/км |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям устойчивость к гидролизу и микроорганизмам условно устойчив к УФ-излучению согласно DIN EN ISO 4892-2-A низкая адгезия износоустойчивый |
| Тип кабеля (краткое обозначение) | полиуретан |
| Толщина стенки, изоляция | ≥ 0,21 мм |
| Толщина стенок внешней оболочки | около 0,8 мм |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм |
| Расчетное напряжение | ≤ 35 В DC |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 4x 0,34 мм² |
| Ускорение | 10 м/c² |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Параметры проводников | |
| Цвета жил | коричневый, белый, синий, черный |
| Параметры, головка 1 | |
| Исполнение головки | Распределитель боковое AS-i Винтовой зажим |
| Кол-во контактов (поверхность сопряжения) | 4 |
| Материал (компоненты) | CuZn (Контакт) Ni/Au (Поверхность контакта) TPE-U (Держатель контактов) PA-GF (Корпус) Нержавеющая сталь (Резьбовые элементы) |
| Рабочие условия | |
| Негорючесть | согласно UL 758/1581 (горизонтальный) согласно UL 758/1581 FT2 |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | PUR без галогена черного цвета |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C -25 °C ... 75 °C (кабель, жестко прокладываемый) -5 °C ... 75 °C (кабель, для подвижного монтажа) |
| Характеристики клемм | |
| Момент затяжки | 1,65 Нм (Крепежные винты) |
| Монтажные характеристики | |
| Тип подключения | AS-i - прокалывающие контакты |
