Патч-кабель - VS-04-2X2X26C7/7-SDA/SDB/2,0 - 1653935
Описание

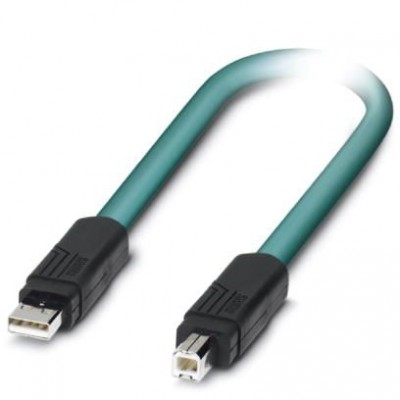

Готовый кабель USB, экранированный, цвет: RAL 5021 (цвет морской воды), полиуретановая внешняя оболочка, разъемы USB тип A/Standard и USB тип B/Standard, длина: 2 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27060390 |
| eCl@ss 9.0 | 27060390 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000830 |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001408 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, напряжение питания | 20 |
| AWG, сигнальная линия | 26 |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Волновое сопротивление | 100 Ω ±5 % (при 100 МГц) |
| Время распространения сигнала | 4,6 нСм/м |
| Испытательное напряжение, проводник | 1000 В |
| Конструкция кабеля, напряжение питания | 19x 0,20 мм |
| Конструкция кабеля, сигнальная линия | 7x 0,15 мм |
| Маслостойкость | согласно EN 60811-2-1 |
| Масса кабеля | 59 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | Ячеистый полиэтилен (Сигнальный провод) ПВХ (Напряжение питания) |
| Минимальный радиус изгиба, гибкая прокладка | 5 x D |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Наружный диаметр кабеля D | 6,7 мм |
| Номинальное напряжение, проводник | ≤ 125 В |
| Общая скрутка | 2 пары и 2 проводника питания для сердечника |
| Подавление помех | 90 дБ (до 1000 МГц) |
| Производственная мощность | 42 пФ (на метр) |
| Прочие характеристики | материалы, не ухудшающие свойств при попадании на них лаков и красок |
| Прочность на разрыв GRP | ≤ 30 Н |
| Скорость передачи сигнала | 0,72 c |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | 150 Ом/км |
| Сопротивление устройства сопряжения | 5,00 мΩ/м (при 10 МГц) |
| Стойкость, прочие данные | Стойкость к воздействию микроорганизмов согласно DIN VDE 0282 Гидролитическая устойчивость согласно DIN 53504 |
| Тип кабеля (краткое обозначение) | 980 |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Экранирующая способность | 60 дБ (до 1000 МГц) |
| Механические характеристики | |
| Конструкция кабеля | 2x2xAWG26/7 + 2xAWG20/19; S/FTP |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | ≤ 1,05 мм (Сигнальный провод) ном. 1,4 мм (Напряжение питания) |
| Материал, контакт | CuSn |
| Расчетное напряжение (III/3) | 125 В |
| Сечение провода | 2x 2x 0,14 мм² (Сигнальный провод) 2x 0,5 мм² (Напряжение питания) |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Общие характеристики | |
| Альтернативное краткое описание изделия | USB-кабель |
| Окружающие условия | |
| Степень защиты | IP20 |
| Параметры проводников | |
| Цвета жил | бело-синий, бело-оранжевый, белый, черный |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-2-2 |
| Размеры | |
| Длина кабеля | 2 м |
| Тип кабеля | FireWire |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (кабель, жестко прокладываемый) 0 °C ... 50 °C (кабель, для подвижного монтажа) вилка / розетка |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Ni/Au |
| Габариты и материалы | |
| Материал корпуса | PA |
