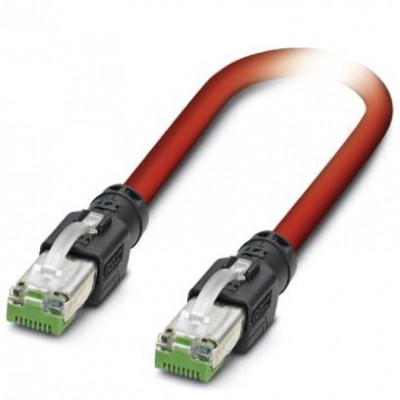

Патч-кабель - NBC-R4AC/3,0-93K/R4AC - 1412376
Описание
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27060307 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 13.2 | 26121604 |
| Кабель | |
| AWG, сигнальная линия | 22 |
| UL AWM Style | 21694 (60 °C / 600 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | насыщенный красный (RAL 3020) |
| Волновое сопротивление | 100 Ω ±15 Ω (при 100 МГц) |
| Время распространения сигнала | 5,3 нСм/м |
| Испытательное напряжение, фаза / фаза | 2000 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 2000 В (50 Гц, 1 мин) |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Маслостойкость | условно маслостойкий |
| Масса кабеля | 68 кг/км |
| Материал внутренней оболочки | ПВХ |
| Материал проводника | гибкий провод из оцинкованной меди |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 7 x D |
| Минимальный радиус изгиба, жесткая прокладка | 3 x D |
| Наружный диаметр кабеля D | 6,5 мм ±0,2 мм |
| Общая скрутка | Четверка звездообразной скрутки |
| Сопротивление кабеля | ≤ 120 Ом/км |
| Сопротивление устройства сопряжения | ≤ 20,00 мΩ/м (при 10 Гц) |
| Стойкость, прочие данные | устойчив к УФ-излучению согласно UL 1581, раздел 1200 |
| Температура окружающей среды (при прокладке) | -20 °C ... 60 °C |
| Тип кабеля (краткое обозначение) | 93K |
| Тип экрана пары | Полиэфирная пленка, оклеенная алюминием |
| Толщина стенок внешней оболочки | около 0,9 мм |
| Механические характеристики | |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Циклы установки | ≥ 750 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | около 1,55 мм |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Сечение провода | 4x 0,34 мм² |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Окружающие условия | |
| Степень защиты | IP20 |
| Параметры проводников | |
| Цвета жил | белый, желтый, синий, оранжевый |
| Параметры, головка 1 | |
| Материал (компоненты) | CuSn (Контакт) Ni/Au (Поверхность контакта) PA (Держатель контактов) PA (Корпус) |
| Рабочие условия | |
| Негорючесть | согласно UL 1685 (CSA FT 4) |
| Размеры | |
| Длина кабеля | 3 м |
| Тип кабеля | Sercos III |
| Технические данные | |
| Полюсов | 4 |
| Дополнительные особенности | |
| Цвет | черный |
