| eCl@ss |
| eCl@ss 4.0 |
27140816 |
| eCl@ss 4.1 |
27260701 |
| eCl@ss 5.0 |
27260701 |
| eCl@ss 5.1 |
27260701 |
| eCl@ss 6.0 |
27261203 |
| eCl@ss 7.0 |
27440202 |
| eCl@ss 8.0 |
27440205 |
| eCl@ss 9.0 |
27440205 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC000437 |
| ETIM 3.0 |
EC000437 |
| ETIM 4.0 |
EC000437 |
| ETIM 5.0 |
EC000438 |
| ETIM 6.0 |
EC000438 |
| UNSPSC |
| UNSPSC 11 |
31261501 |
| UNSPSC 12.01 |
31261501 |
| UNSPSC 13.2 |
39121522 |
| UNSPSC 6.01 |
31261501 |
| UNSPSC 7.0901 |
31261501 |
| Механические характеристики |
| Вид при установке |

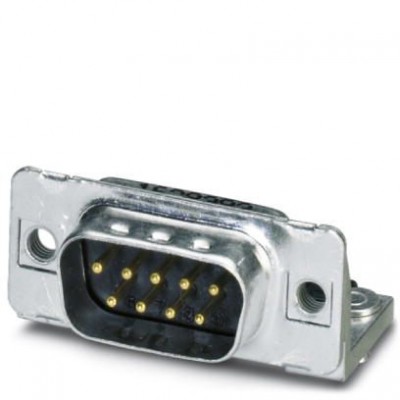

D-SUB 9 |
| Типоразмер корпуса |
1 |
| Усилие установки сигнального контакта |
≤ 3,40 Н |
| Циклы установки |
≥ 50 |
| Общие сведения |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Конструкция |
09 |
| Материал, контакт |
Медный сплав |
| Расчетное напряжение (III/3) |
125 В |
| Расчетный ток |
5 A (при 20 °C) |
| Тип монтажа |
Резьба и штыри под пайку |
| Общие характеристики измерительной катушки |
| Испытательное напряжение |
1200 В |
| Технические данные |
| Полюсов |
9 |
| Температура окружающей среды (при эксплуатации) |
-55 °C ... 125 °C |
| Тип изоляционного материала |
| Материал, держатель контакта |
PBT-GF |
| Материал, контактная поверхность |
Никель, твердо позолочен |
| Габариты и материалы |
| Материал корпуса |
Cталь, оцинкованная |
| Монтажные характеристики |
| Тип подключения |
Подключение пайкой |
| Эксплуатационные характеристики |
| Степень загрязнения |
2 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
