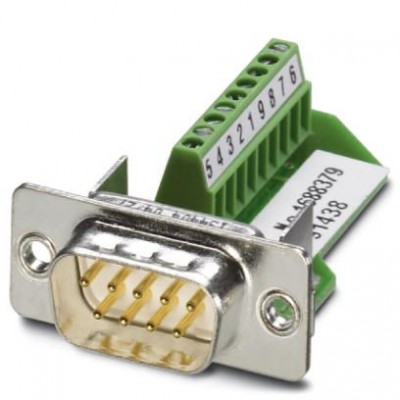

Контактная вставка D-SUB - VS-09-ST-DSUB/10-MPT-0,5 - 1688379
Описание
Контактная вставка D-SUB, размер 1, с 9 контактами для сигнальных цепей, штыревые контакты, винтовые клеммы, прямые, для монтажных рам и сальниковых корпусов степени защиты IP67Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27261203 |
| eCl@ss 7.0 | 27440202 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000437 |
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Механические характеристики | |
| Вид при установке | D-SUB 9 |
| Сечение AWG | 26 ... 20 |
| Сечение проводников | 0,14 мм² ... 0,5 мм² |
| Типоразмер корпуса | 1 |
| Усилие съема сигнального контакта | ≤ 2,2 Н |
| Усилие установки сигнального контакта | ≤ 3,30 Н |
| Циклы установки | ≥ 200 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | 09 |
| Материал, контакт | Медный сплав |
| Расчетное напряжение (III/3) | 60 В |
| Расчетный ток | 5 A |
| Сопротивление изоляции | ≥ 5000 MΩ |
| Тип монтажа | Отверстие |
| Технические данные | |
| Полюсов | 9 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PBTP |
| Материал, контактная поверхность | Никель, покрытый золотом |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
