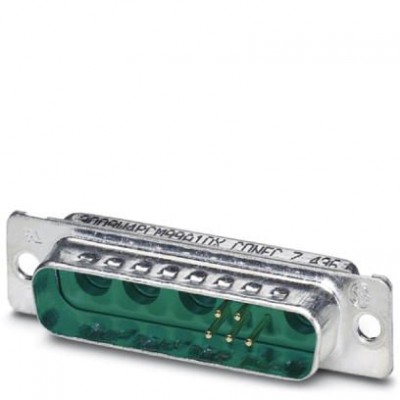

Комбинированная контактная вставка D-SUB - VS-25-ST-DSUB-4P-5S - 1655386
Описание
Контактная вставка D-SUB, размер корпуса 3, с 5 контактами для сигнальной цепи, с лепестком для пайки, прямой, для установки 4 комбинированных контактов, штыревые контакты, для крепления предусмотрены отверстия 3 мм, для монтажных рам и сальниковых корпусов VS-25-...Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260705 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Вид при установке | D-SUB 25 |
| Сечение AWG | 20 |
| Сечение проводников | 0,5 мм² |
| Тип указания | Указания по заказу: |
| Типоразмер корпуса | 3 |
| Усилие съема сигнального контакта | ≥ 0,2 Н |
| Усилие установки сигнального контакта | ≤ 3,40 Н |
| Циклы установки | ≥ 200 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | 25 |
| Материал, контакт | Медный сплав |
| Расчетное напряжение (III/3) | 250 В |
| Расчетный ток | 5 A (при 20 °C (сигнальные контакты)) |
| Сопротивление изоляции | ≥ 5 ГΩ |
| Тип монтажа | Отверстие |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 1200 В |
| Технические данные | |
| Полюсов | 9 |
| Температура окружающей среды (при эксплуатации) | -55 °C ... 130 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PBT-GF |
| Материал, контактная поверхность | Никель, покрытый золотом |
| Характеристики клемм | |
| Указание | Контакты не входят в комплект поставки комбинированного держателя контактов и должны заказываться отдельно. |
| Габариты и материалы | |
| Материал корпуса | Cталь, оцинкованная |
| Монтажные характеристики | |
| Тип подключения | Колпачок для пайки |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
