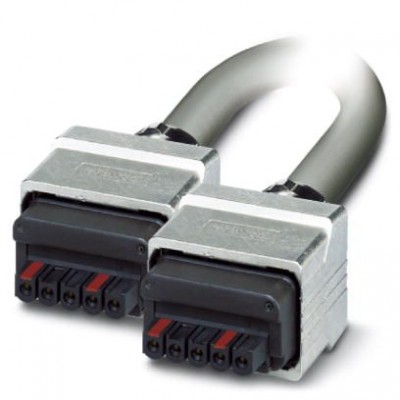

Кабель - VS-P1220-P1220-C1020/ 1,0 - 1609170
Описание
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27279218 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC001855 |
| ETIM 6.0 | EC001855 |
| UNSPSC | |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 31261501 |
| UNSPSC 7.0901 | 31261501 |
| Кабель | |
| AWG, напряжение питания | 14 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Испытательное напряжение, проводник | 4000 В |
| Конструкция кабеля, напряжение питания | 50x 0,25 мм |
| Масса кабеля | 242 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Наружный диаметр кабеля D | 11,8 мм |
| Номинальное напряжение, проводник | 750 В 1000 В (Безопасный стационарный монтаж) |
| Общая скрутка | 5 жил в скрутке |
| Тип кабеля (краткое обозначение) | ПВХ |
| Крепление | |
| Тип фиксатора | Крепление на защелках |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Расчетное напряжение | 24 В |
| Расчетное напряжение (III/3) | 24 В |
| Сечение провода | 5x 2,5 мм² |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Кабель передачи питания PROFINET |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Параметры проводников | |
| Цвета жил | синий, коричневый, черный, серый, желто-зеленый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 1 м |
| Тип кабеля | ПВХ серого цвета |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (кабель, жестко прокладываемый) -5 °C ... 70 °C (кабель, для подвижного монтажа) -40 °C ... 70 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Никель, покрытый золотом |
| Характеристики клемм | |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 11 "Разъемы для источников питания 24 В" и глава 13 "Специальные соединительные и межсоединительные технологии (AIDA)" |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
