Кабельная коробка - FOC-FDX20-PP-SCD6-OSP-PT9 - 1019692
Описание

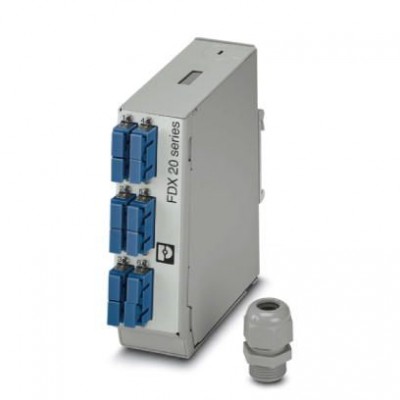

Соединительная коробка для несущей рейки, полностью подготовленная к сращиванию, для 6 SC-Duplex (OS2). Соединительная коробка для несущей рейки серии FDX 20, оснащенная 6 муфтами SC-Duplex и полной подготовкой для сращивания в виде предварительно смонтированных шлейфов 900 мкм (OS2) и держателей (для отдельно заказываемых усадочных и обжимных кембриков) на запатентованном кабельном лотке из стального листа с порошковым покрытием. Ввод кабеля через резьбовое соединение на выбор сверху или снизу. Корпус (из 2 частей) подготовлен для монтажа на несущую рейку за счет адаптера с задней стороны (возможна установка и сбоку).Комплект поставки:
Корпус для несущей рейки со встроенным кабельным лотком (смонтирован), оснащенный 6 муфтами SC-Duplex, 12 шлейфами (OS2), 1 держателем и 1 кабельным вводом (M20x1,5)
Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 19069290 |
| eCl@ss 9.0 | 19069290 |
| Данные о материале | |
| Материал наконечника | Цирконий-керамика |
| Ширина корпуса | 40 мм |
| Интерфейс Ethernet | |
| Среда передачи | Оптоволоконный кабель |
| Механические характеристики | |
| Вид при установке | SC-Duplex согласно МЭК 61754-4 |
| Диаметр наконечника | 2,50 мм |
| Кабельный отвод | cверху и снизу |
| Количество гнезд | 6 |
| Количество подключаемых кабелей | 2 |
| Конструкция кабеля | полузакрепленные компактные жилы (STB) |
| Тип резьбового соединения | M20 x 1,5 |
| Тип стекловолокна | GOF |
| Тип указания | Указания по заказу: |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль для монтажной рейки |
| Тип монтажа | Установка на монтажной рейке |
| Окружающие условия | |
| Степень защиты | IP20 (согласно МЭК 60529) |
| Температура окружающей среды (при монтаже) | 0 °C ... 50 °C |
| Параметры проводников | |
| Количество волокон | 12 |
| Цвета жил | маркировка различными цветами |
| Размеры | |
| Высота | 130 мм |
| Глубина | 115 мм |
| Наружный диаметр кабеля | 6 мм ... 12 мм |
| Тип кабеля | для всех распространенных типов кабеля Одномодовое стекловолокно |
| Стандарты и предписания | |
| Стойкость к УФ-излучению | да |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Тип изоляционного материала | |
| Материал поверхность корпуса | Порошковое покрытие, серый |
| Характеристики клемм | |
| Указание | Дополнительно необходимо заказать усадочный кембрик (арт. № 1019676) или обжимной кембрик (арт. № 1019678). |
| Габариты и материалы | |
| Материал корпуса | Листовая сталь |
| Дополнительные особенности | |
| Цвет | серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Кабельный ввод M20 |
