Сетевой кабель - NBC-M12FS/1,5-971/R4AQ VR - 1412401
Описание

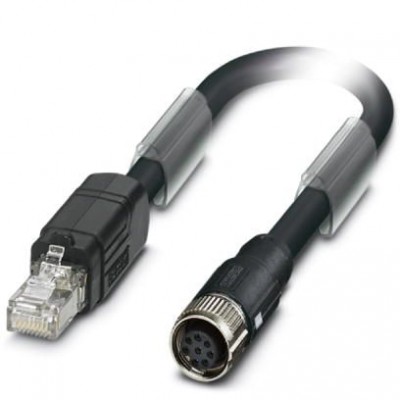

Подготовленный кабель VARAN, экранированный, гибкий, черный, гнездо M12, прямое, SPEEDCON, 6-контактное на стороне штекера RJ45/IP20, QUICKON, длина: 1,5 мХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149110 |
| eCl@ss 6.0 | 27261210 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC002599 |
| UNSPSC | |
| UNSPSC 13.2 | 26121604 |
| Кабель | |
| AWG, напряжение питания | 24 |
| AWG, сигнальная линия | 24 |
| UL AWM Style | 2461 (80 °C / 300 В) |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | черный |
| Время распространения сигнала | 5,3 нСм/м |
| защитный экран оптоволоконного кабеля | 85 % |
| Испытательное напряжение, фаза / фаза | 1000 В |
| Испытательное напряжение, фаза / экран | 1000 В |
| Количество циклов изгибания | 200000 |
| Конструкция кабеля, напряжение питания | 32x 0,10 мм |
| Конструкция кабеля, сигнальная линия | 19x 0,13 мм |
| Маслостойкость | согласно DIN EN 60811-2-1, 168 ч при 100 °C |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PE |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, использование в буксирных цепях | 5 x D |
| Наружный диаметр кабеля D | 7 мм ±0,2 мм |
| Номинальное напряжение, проводник | ≤ 80 В |
| Общая скрутка | 3 пары с элементами с жидким электролитом к жиле |
| Производственная мощность | около 57 нФ (при 1 кГц) |
| Скрутка пары | 2 проводника для пары |
| Сопротивление кабеля | 78 Ом/км (при 20 °C) |
| Температура окружающей среды (при прокладке) | -40 °C ... 80 °C |
| Тип кабеля (краткое обозначение) | 971 |
| Толщина стенок внешней оболочки | 0,9 мм |
| Механические характеристики | |
| Конструкция кабеля | 1X2X24/32+2X2X24/19; SF/UTP |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,25 мм (Сигнальный провод) 1,4 мм (Напряжение питания) |
| Материал, контакт | CuZn |
| Расчетное напряжение | 30 В |
| Расчетное напряжение (III/3) | 72 В (DC) |
| Расчетный ток при 40 ℃ | 2 A |
| Сечение провода | 2x 2x 0,25 мм² (Сигнальный провод) 2x 0,25 мм² (Напряжение питания) |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Окружающие условия | |
| Степень защиты | IP20 |
| Параметры проводников | |
| Цвета жил | сине-желтый, зелено-оранжевый, красно-синий |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 1,5 м |
| Тип кабеля | VARAN |
| Технические данные | |
| Полюсов | 6 |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (при установке) -20 °C ... 80 °C (кабель, жестко прокладываемый) -25 °C ... 90 °C (вилка / розетка) |
| Тип изоляционного материала | |
| Материал, держатель контакта | TPU GF |
| Материал, контактная поверхность | Ni/Au |
