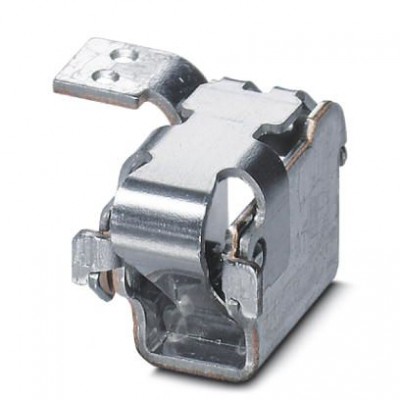

Отдельный контакт - PV-PTSPL-W/1L - 1705625
Описание
Пружинная клемма без изолятора, номинальный ток: 41 A, номинальное напряжение: 400 В, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: cеребристыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440204 |
| eCl@ss 9.0 | 27440204 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC000796 |
| ETIM 6.0 | EC000796 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Общие сведения | |
| Номинальное сечение | 6 мм² |
| Номинальный ток IN | 41 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (III/3) | 250 В |
| Размеры | |
| Высота | 26 мм |
| Диаметр отверстий | 1,3 мм |
| Длина [ l ] | 24 мм |
| Размеры штыря | 0,8 x 0,8 mm |
| Характеристики клемм | |
| Длина снятия изоляции | 15 мм |
| Калиберная пробка | A3 |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² макс. |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 2,5 мм² мин. |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 14 |
