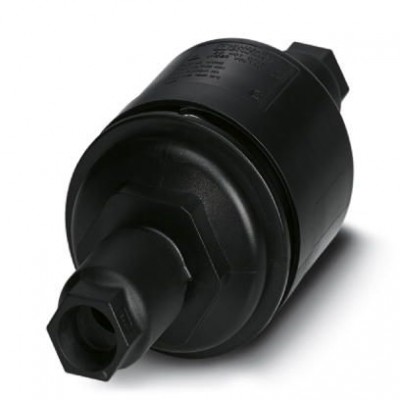

Корпус - PV-MI-CABLE SPLICE 3P - 1812403
Описание
Корпус для защиты соединений сращиванием проводов солнечных коллекторов. Позволяет сращивание 3 проводников (1,5 до 25 мм²/16 до 4 по американскому сортаменту проводов макс.) в корпусе уровня IP67.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060306 |
| eCl@ss 4.1 | 27060306 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27061801 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Механические характеристики | |
| Циклы установки | 10 (с таким же диаметром кабеля) |
| Общие сведения | |
| Расчетный ток | 30 A |
| Размеры | |
| Раствор ключа - накидная гайка | 22,00 мм |
| Технические данные | |
| Полюсов | 3 |
| Характеристики клемм | |
| Длина снятия изоляции | 12 мм |
| Момент затяжки | 2,5 Нм ... 3 Нм (Проводник) |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 25 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение провода AWG макс. | 4 |
| Сечение провода AWG мин. | 16 |
| Дополнительные особенности | |
| Цвет | черный |
