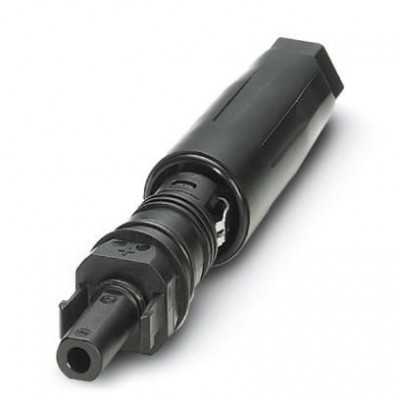

Разъем - PV-C1F-S 2,5-6 (+) - 1789821
Описание
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27260708 |
| eCl@ss 7.0 | 27440312 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Данные по присоединению | |
| Проходное сопротивление с подсоединенным проводником | 0,45 мΩ |
| Соединительная способность | 2,5 мм² ... 6 мм² |
| Механические характеристики | |
| Усилие установки | 45 Н ±10 Н |
| Общие сведения | |
| Изоляционный материал | mPPE |
| Исполнение | Розетка |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Cu |
| Момент затяжки гайки | 2 Нм ±0,1 Нм |
| Номинальное сечение | 6 мм² |
| Расчетное напряжение | 1500 В |
| Расчетный ток (2,5 мм²) | 27 A |
| Расчетный ток (4,0 мм²) | 40 A |
| Усилие извлечения кабеля >= отрывающая сила | > 330 Н |
| Усилие разделения | 250 Н ±50 Н |
| Общие характеристики | |
| Класс защиты (вставлен) | IP66 / IP68 (2 m / 24 h) |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -25 °C ... 50 °C |
| Размеры | |
| Длина зачищаемой части провода | 15 мм |
| Наружный диаметр кабеля | 5 мм ... 8 мм |
| Тип кабеля | Провода PV1-F |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Тип изоляционного материала | |
| Материал, контактная поверхность | Ag |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Пружинные контакты |
