Корпус - HC-HPR-D07-SHFH-1SSM20-EMR-BK - 1424641
Описание

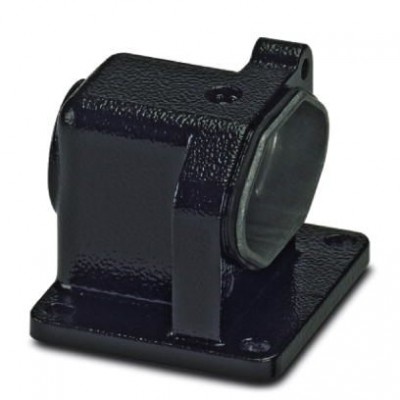

Приборный корпус D7, mатериал: Цинк. литье под давлением, длина кабеля: 1, боковое, высота: 41,5 мм, кабельный ввод: без, патрубок: Нет, 1x M20, защитная крышка: Нет, для железнодорожного транспорта, для повышенных требований окружения и ЭМВ, Серия HPR, закрытое основаниеХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27261203 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| Механические характеристики | |
| Кабельный отвод | боковое |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x M20 |
| Общие сведения | |
| Защитная крышка | Нет |
| Размер | D7 |
| Резьбовые элементы | без |
| Указания по монтажу | Блокировочный винт M4, шестигранник со шлицом (SW7), момент затяжки: 1 Нм. Уплотнение вставки штыревого контакта необходимо удалить. Макс. длина резьбовой части соединения: 6 мм Монтировать контактную вставку с уплотнительным винтом в корпус |
| Окружающие условия | |
| Степень защиты корпуса (IP) | IP66 (с уплотнительным винтом) IP68 (0,4 бар / 30 мин. с уплотнительным винтом) IP69K (ISO 20653:2013-02) |
| Размеры | |
| Высота | 41,5 мм |
| Технические данные | |
| Длина | 52 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 51 мм |
| Тип изоляционного материала | |
| Материал поверхность корпуса | порошковое покрытие, черн. |
| Габариты и материалы | |
| Материал | Метод литья под давлением |
| Материал корпуса | Цинк. литье под давлением |
| Дополнительные особенности | |
| Тип корпуса | Приборный корпус |
| Цвет | черный |
