Корпус - HC-ADV-B24-HHWH-1TTM32-EMC-AL - 1413430
Описание

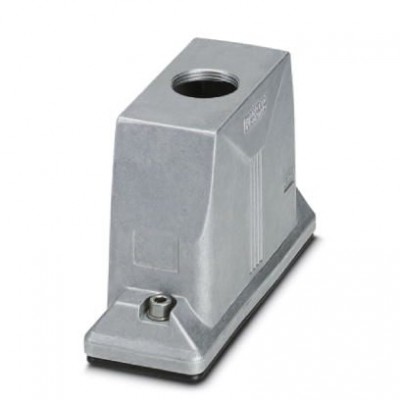

Сальниковый корпус HEAVYCON ADVANCE, B24, с винтовым зажимом (внутренний шестигранник) из нержавеющей стали, стойкий к воздействию морской воды алюминий, высота 93,7 мм, с резьбой, 1x M32, прямой кабельный отвод, без покрытия; проводящее уплотнение (свойства ЭМС)Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| UNSPSC | |
| UNSPSC 13.2 | 31261501 |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Механические характеристики | |
| Кабельный отвод | прямое |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x M32 |
| Общие сведения | |
| Крепежные винты | M6 (головка винта - внутренний шестигранник 5 мм) |
| Материал крепления | Нержавеющая сталь |
| Материал, уплотнение | NBR, проводящий |
| Размер | B24 |
| Резьбовые элементы | без |
| Указания по монтажу | Для обеспечения функционирования контакта защитного провода при непрямом подсоединении оба монтажных фланца должны иметь достаточный электрический контакт с металлической монтажной стенкой. Для достижения оптимального экранирующего эффекта необходимо снять слой изолирующего порошкового лака со стенки электрошкафа в области профильного уплотнителя. Момент затяжки крепежного винта составляет 3 Нм. |
| Окружающие условия | |
| Степень защиты корпуса (IP) | IP66 IP68 (0,2 бар / 24ч) IP69K (ISO 20653:2013-02) |
| Степень защиты корпуса (NEMA) | 4 (UL 50e) 4X (UL 50e) 12 (UL 50e) |
| Размеры | |
| Высота | 93,7 мм |
| Длина, монтажный вырез | 112 мм |
| Ширина Монтажный вырез | 35 мм |
| Технические данные | |
| Длина | 152 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 57 мм |
| Тип изоляционного материала | |
| Материал поверхность корпуса | без покрытия |
| Характеристики клемм | |
| Момент затяжки | 3 Нм (Крепежные винты) |
| Габариты и материалы | |
| Материал корпуса | Из алюминия, методом литья под давлением, стойкий к морской воде |
| Дополнительные особенности | |
| Тип корпуса | Сальниковый корпус |
| Цвет | серый алюминий |
