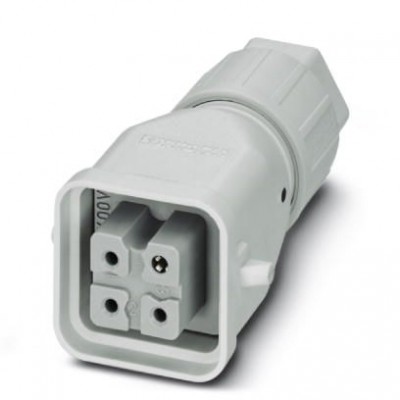

Разъем - HC-A3-BUQ1,5-TFL-G-PA - 1641510
Описание
Корпус с кабельным сальником HEAVYCON QUICKON A3, крепление одной защелкой, 3-полюсный, с зажимом для подключения PE, розетка, подключение QUICKON, прямое подключение кабеляХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000516 |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC002636 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Изоляционный материал жилы | ПВХ / PE |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм |
| Крепление | |
| Тип фиксатора | Крепление производится одной защелкой |
| Механические характеристики | |
| Циклы установки | >= 500 |
| Частота подключения QUICKON | 10 (для проводов одинакового сечения) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,8 мм ... 3 мм |
| Изоляционный материал | PA |
| Исполнение | гнездо |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | D7 |
| Материал, контакт | Медный сплав |
| Момент затяжки накидной гайки | 3 Нм |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетный ток | 10 A |
| Способ подключения | Тип подключения QUICKON |
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
| Окружающие условия | |
| Степень защиты | IP65 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| Размеры | |
| Наружный диаметр кабеля | 6 мм ... 12 мм |
| Раствор ключа - накидная гайка | 19 мм |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA/PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 18 |
| Электрические характеристики | |
| Замечание по расчетному напряжению (III/3) | 230/400 В |
| Дополнительные особенности | |
| Тип корпуса | Сальниковый корпус |
| Монтажные характеристики | |
| Тип подключения | Устройство для быстрого подсоединения QUICKON |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
