Модуль для контактов - HC-K 8/24-ESTC - 1636318

Name: Модуль для контактов - HC-K 8/24-ESTC - 1636318
Brand: Phoenix Contact
SKU: 1636318
Price: 2312 RUB
Availability: InStock

Описание

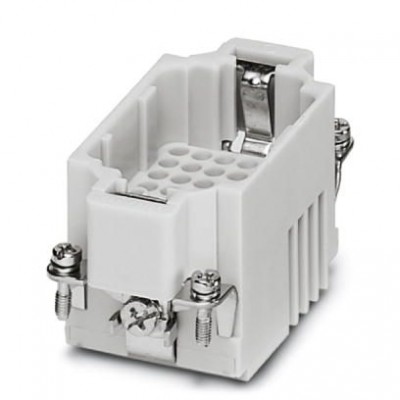

Штыревая вставка HEAVYCON, серия K8/24, для 8 силовых контактов и 24 контактов цепи управления, подключение обжимом

Характеристики

eCl@ss
eCl@ss 4.0	27140816
eCl@ss 4.1	27140816
eCl@ss 5.0	27143424
eCl@ss 5.1	27143424
eCl@ss 6.0	27143424
eCl@ss 7.0	27440209
eCl@ss 8.0	27440205
eCl@ss 9.0	27440205
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC000438
ETIM 3.0	EC000438
ETIM 4.0	EC000438
ETIM 5.0	EC000438
ETIM 6.0	EC000438
UNSPSC
UNSPSC 11	39121522
UNSPSC 12.01	39121522
UNSPSC 13.2	39121522
UNSPSC 6.01	30211923
UNSPSC 7.0901	39121522
Данные о материале
Материал, контактная поверхность, силовой контакт	серебро (или золото)
Материал, контактная поверхность, управляющий контакт	серебро (или золото)
Механические характеристики
Длина зачищенной части одной жилы	7,5 мм (Контакты цепи питания) 8 мм (Контакты цепи управления, сечение 0,14 мм² ... 1,5 мм²) 6 мм (Контакты цепи управления, при сечении 2,5 мм²)
Сечение AWG	20 ... 12 (Контакты цепи питания) 26 ... 14 (Контакты цепи управления)
Сечение проводников	0,5 мм² ... 4 мм² (Контакты цепи питания) 0,14 мм² ... 2,5 мм² (Контакты цепи управления)
Циклы установки	≥ 500
Общие сведения
Количество, контакты цепи управления	24
Материал, контакт	Сплав меди
Нумерация контактов	1 - 8
Размер	B10
Расчетное импульсное напряжение	4 кВ (Контакты цепи питания) 2,5 кВ (Контакты цепи управления)
Расчетное напряжение (III/3)	230 В (Силовые контакты "провод-земля") 160 В 400 В (Силовые контакты "провод-провод")
Расчетный ток	16 A (Контакты цепи питания) 10 A (Контакты цепи управления)
Способ подключения	Обжим (Контакты цепи питания) Обжим (Сигнальные контакты)
Указания по монтажу	- Демонтаж силовых контактов CK2,5-ED... с помощью крестовой отвертки размера 0 (DIN 5260). Обслуживание разъемных соединений допускается только после отключения нагрузки и электропитания.
Технические данные
Полюсов	8+24+PE
Температура окружающей среды (при эксплуатации)	-40 °C ... 125 °C (С учетом нагрева контактов)
Тип изоляционного материала
Материал, держатель контакта	PA
Электрические характеристики
Количество, силовые контакты	8
Расчетное напряжение силовых контактов	230/400 В
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
