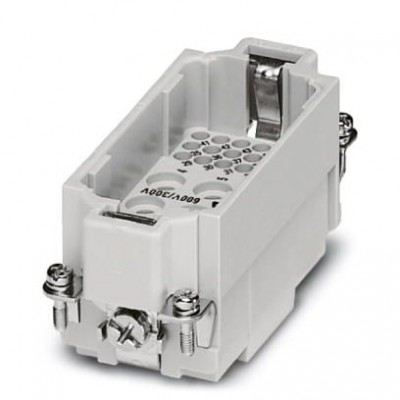

Модуль для контактов - HC-K 6/36-ESTC - 1636376
Описание
Штыревая вставка HEAVYCON, серия K6/36, для 6 силовых контактов и 36 контактов цепи управления, подключение обжимомХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро (или золото) |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 9 мм (Контакты цепи питания, при сечении 1,5 мм² ... 2,5 мм²) 8 мм (Контакты цепи управления, сечение 0,14 мм² ... 1,5 мм²) 9,5 мм (Контакты цепи питания, при сечении 4 мм² ... 6 мм²) 6 мм (Контакты цепи управления, при сечении 2,5 мм²) |
| Сечение AWG | 16 ... 10 (Контакты цепи питания) 26 ... 14 (Контакты цепи управления) |
| Сечение проводников | 1,5 мм² ... 6 мм² (Контакты цепи питания) 0,14 мм² ... 2,5 мм² (Контакты цепи управления) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 5 мм |
| Количество, контакты цепи управления | 36 |
| Материал, контакт | Сплав меди |
| Нумерация контактов | 1 - 6 |
| Размер | B16 |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) 2,5 кВ (Контакты цепи управления) |
| Расчетное напряжение (III/3) | 690 В (Контакты цепи питания) 160 В (Контакты цепи управления) |
| Расчетный ток | 40 A (Контакты цепи питания) 10 A (Контакты цепи управления) |
| Способ подключения | Обжим (Контакты цепи питания) Обжим (Контакты цепи управления) |
| Технические данные | |
| Полюсов | 6+36+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Электрические характеристики | |
| Количество, силовые контакты | 6 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
