Модуль для контактов - HC-K 6/12-EBUS - 1636363
Описание

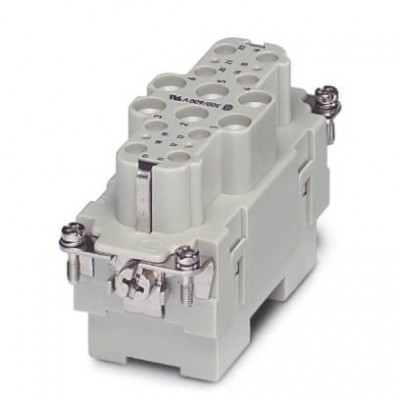

Гнездовая вставка HEAVYCON, серия K6/12, с 6 силовыми контактами (аксиальные резьбовые зажимы) и 12 контактами цепи управления (винтовые зажимы)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 8 мм +1 (Силовые контакты 6 ... 8 мм²) 10 мм (Контакты цепи управления) 5 мм +1 (Силовой контакт 2,5 ... 4 мм²) |
| Сечение AWG | 12 ... 10 (Контакты цепи питания) 24 ... 14 (Контакты цепи управления) |
| Сечение проводников | 2,5 мм² ... 8 мм² (Контакты цепи питания) 0,2 мм² ... 2,5 мм² (Контакт цепи управления) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 6,1 мм (мак., силовые контакты) |
| Количество, контакты цепи управления | 12 |
| Материал, контакт | Сплав меди |
| Нумерация контактов | 1 - 6 |
| Рабочий конец отвертки | 0,5 x 3,5 мм (Контакты цепи управления) |
| Размер | B16 |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) 4 кВ (Контакты цепи управления) |
| Расчетное напряжение (III/3) | 690 В 230 В (фаза-земля) 400 В (Сигнальные контакты, фаза-фаза) |
| Расчетный ток | 40 A (Контакты цепи питания) 10 A (Контакты цепи управления) |
| Способ подключения | С осевыми винт. зажимами (Контакты цепи питания) Винтовые зажимы |
| Указания по монтажу | - Аксиальные винтовые зажимы зажимают и разжимают 2-мм торцовым шестигранным ключом. - К аксиальным винтовым зажимам подсоединяются только гибкие проводники. - Обслуживание разъемных соединений выполнять только после отключения нагрузки и электропитания. Указания по использованию аксиальных контактов: Только для гибких проводников. Указанное сечение проводников относится к геометрическому сечению вставленных проводников. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивание проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстояние от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06. |
| Технические данные | |
| Полюсов | 6+12+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Характеристики клемм | |
| Момент затяжки | 1,5 Нм (Силовой контакт 2,5 ... 4 мм²) 0,8 Нм (Контакты цепи управления) 2 Нм (Силовые контакты 6 ... 8 мм²) |
| Электрические характеристики | |
| Количество, силовые контакты | 6 |
| Расчетное напряжение силовых контактов | 230/400 В |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
