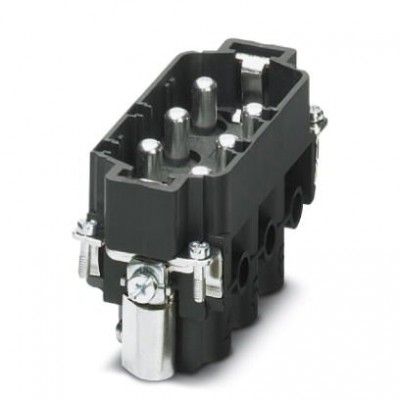

Модуль для контактов - HC-K 6/0-ESTS - 1580538
Описание
Держатель штыревых контактов с винтовыми зажимами, количество контактов 6 + PE, для корпусов HEAVYCON исполнения B16 и B32, вкл. 1 разъем для РЕ-провода 16 мм²Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | серебро |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 15 мм |
| Сечение AWG | 10 ... 6 |
| Сечение проводников | 6 мм² ... 16 мм² (без кабельного наконечника) 2,5 мм² ... 16 мм² (с кабельным наконечником) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 1 - 6 |
| Размер | B16 |
| Расчетное импульсное напряжение | 8 кВ 8 кВ |
| Расчетное напряжение (III/3) | 1000 В |
| Расчетный ток | 80 A |
| Способ подключения | Винтовые зажимы (без защиты проводки) |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. Для корпусов типа B16. |
| Стандарты и предписания | |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 DIN VDE 0110/02.79 DIN VDE 0110-1/04.97 МЭК 60664-1, DIN МЭК 60512 |
| Технические данные | |
| Полюсов | 6+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 1,8 Нм |
| Электрические характеристики | |
| Количество, силовые контакты | 6 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
