Модуль для контактов - HC-K 4/8-ESTS - 1679333
Описание

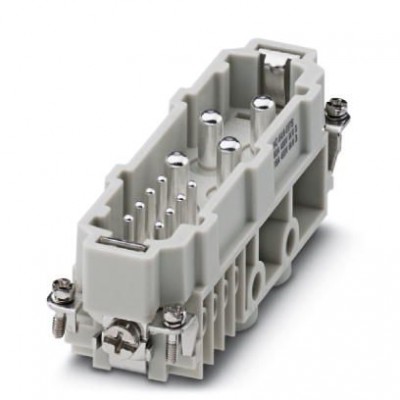

Штыревая вставка HEAVYCON, серия K4/8, для 4 силовых и 8 контактов цепи управления, винтовые зажимы без защиты проводниковХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 14 мм (Силовой контакт) 7 мм (Контакт цепи управления) |
| Сечение AWG | 16 ... 6 (Контакты цепи питания) 20 ... 14 (Контакты цепи управления) |
| Сечение проводников | 1,5 мм² ... 16 мм² (Контакты цепи питания) 0,5 мм² ... 2,5 мм² (Контакты цепи управления) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество, контакты цепи управления | 8 |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 1 - 4 |
| Рабочий конец отвертки | 0,8 x 4,5 мм (Контакты цепи питания) 0,5 x 3,5 мм (Контакты цепи управления) |
| Размер | B24 |
| Расчетное импульсное напряжение | 6 кВ (Контакты цепи питания) 6 кВ (Контакты цепи управления) |
| Расчетное напряжение (III/3) | 400 В (Контакты цепи питания) 400 В (Контакты цепи управления) |
| Расчетный ток | 80 A (Контакты цепи питания) 16 A (Контакты цепи управления) |
| Способ подключения | Винтовые зажимы (Контакты цепи питания) Винтовые зажимы (Контакты цепи управления) |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. Применять защиту жил (винтовые разъемы без защиты провода) |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 4+8+2PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | серебро (или золото) |
| Характеристики клемм | |
| Момент затяжки | 2 Нм (Силовой контакт, 2,5 mm²) 3 Нм (Силовой контакт, 4 ... 16 mm²) 0,5 Нм (Контакты цепи управления) 1,2 Нм (Силовой контакт, 1,5 mm²) |
| Электрические характеристики | |
| Количество, силовые контакты | 4 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
