Модуль для контактов - HC-K 4/0-EBUS - 1679427
Описание

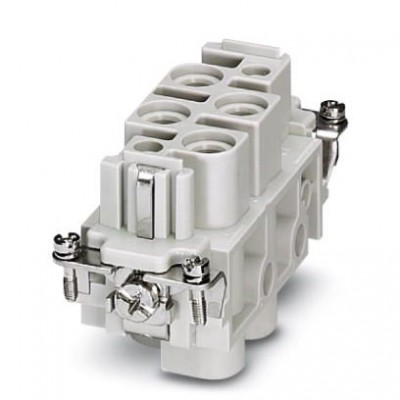

Вставка для розетки HEAVYCON, серия K4/0, 4-полюсная, винтовые зажимы, без приспособлений для защиты проводниковХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | серебро |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 14 мм |
| Сечение AWG | 16 ... 6 |
| Сечение проводников | 1,5 мм² ... 16 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Материал, контакт | Сплав меди |
| Нумерация контактов | 1 - 4 |
| Рабочий конец отвертки | 0,8 x 4,5 мм (Контакты цепи питания) 0,5 x 3,5 мм (Контакты цепи управления) |
| Размер | B16 |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) |
| Расчетный ток | 80 A (Контакты цепи питания) |
| Способ подключения | Винтовые зажимы (Контакты цепи питания) |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. Применять защиту жил (винтовые разъемы без защиты провода) |
| Технические данные | |
| Полюсов | 4+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 3 Нм (4,0 мм² ... 16 мм²) 2 Нм (2,5 мм²) 1,2 Нм (1,5 мм²) |
| Электрические характеристики | |
| Количество, силовые контакты | 4 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
