Модуль для контактов - HC-HV06-I-PT-F - 1407744
Описание

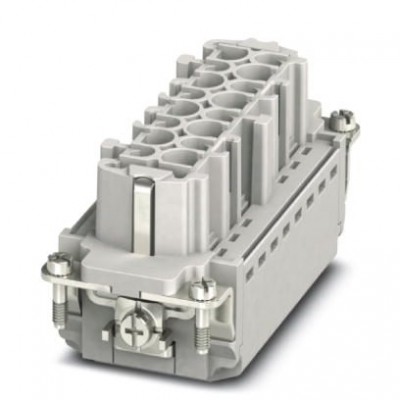

Гнездовая вставка HEAVYCON, серия HV6, 6 контактов + 2 коммутационных контакта + PE, 830В, разъем Push-inХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро |
| Механические характеристики | |
| Сечение AWG | 26 ... 14 (Контакты цепи питания) 26 ... 14 (Контакты цепи управления) |
| Сечение проводников | 0,14 мм² ... 2,5 мм² (Контакты цепи питания) 0,14 мм² ... 2,5 мм² (Контакты цепи управления) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 1 |
| Количество, контакты цепи управления | 2 |
| Материал, контакт | Медный сплав |
| Размер | B16 |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) 6 кВ (Контакты цепи управления) |
| Расчетное напряжение (III/3) | 830 В (Контакты цепи питания) 500 В (Контакты цепи управления) |
| Расчетный ток | 16 A (Контакты цепи питания) 16 A (Контакты цепи управления) |
| Способ подключения | Зажимы Push-in (Контакты цепи питания) Зажимы Push-in (Контакты цепи управления) |
| Указания по монтажу | Кодирование также возможно с помощью профиля CP-HC (1686478). HC-B6../ HC-B10.. для 2 механических ключей (профилей). HC-B16../ HC-B24.. для 4 механических ключей (профилей). Обслуживание соединителей можно выполнять только после отключения нагрузки и электропитания. Возможно применение для массивных жил и гибких жил с кабельными наконечниками |
| Стандарты и предписания | |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 6+2+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Характеристики клемм | |
| Длина оголяемой части | 8 мм ... 10 мм (Контакты цепи питания) 8 мм ... 10 мм (Контакты цепи управления) |
| Электрические характеристики | |
| Количество, силовые контакты | 6 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
