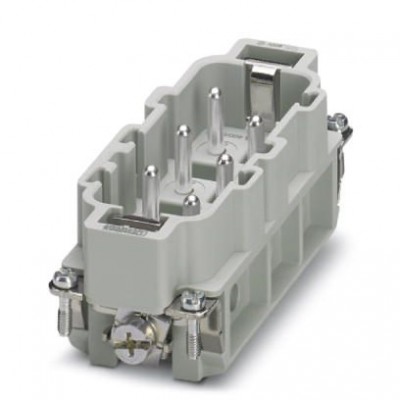

Модуль для контактов - HC-HS06-I-UT-M - 1406531
Описание
Штекерная вставка HEAVYCON, серия HS6, 6-полюсная, винтовые зажимыХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 13.2 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 10 мм |
| Сечение AWG | 20 ... 10 |
| Сечение проводников | 0,5 мм² ... 6 мм² (Контакты цепи питания) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 1 |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 1 - 6 |
| Рабочий конец отвертки | PH1 |
| Размер | B16 |
| Расчетное импульсное напряжение | 6 кВ (Контакты цепи питания) |
| Расчетное напряжение (III/3) | 400 В (фаза-земля) 690 В (фаза-фаза) |
| Расчетный ток | 41 A (Контакты цепи питания) |
| Способ подключения | Винтовые зажимы |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 6+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 1,2 Нм |
| Электрические характеристики | |
| Расчетное напряжение силовых контактов | 400/690 В |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
