Модуль для контактов - HC-HS 2-D7-EBUS - 1586264
Описание

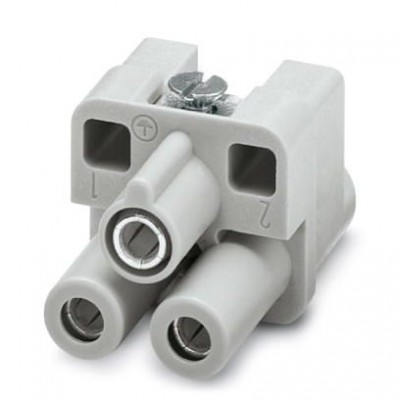

Гнездовая вставка HEAVYCON, серия HS2, 2+PE-полюсная, аксиальные зажимыХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 8 мм +1 |
| Сечение AWG | 10 ... 8 |
| Сечение проводников | 4 мм² ... 10 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 1 - 2 |
| Размер | D7 |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III/3) | 400 В |
| Расчетный ток | 40 A |
| Способ подключения | С осевыми винт. зажимами |
| Указания по монтажу | - Аксиальные винтовые зажимы зажимают и разжимают 2-мм торцовым шестигранным ключом. - К аксиальным винтовым зажимам подсоединяются только гибкие проводники. - Обслуживание разъемных соединений выполнять только после отключения нагрузки и электропитания. Указания по использованию аксиальных контактов: Только для гибких жил. Указанное сечение проводников относится к геометрическому сечению используемого провода. Перед использованием проводников, геометрическое сечение которых значительно отличается от номинального, необходимо провести соответствующее испытание. Вводное отверстие аксиального зажима рассчитано на применение тонкопроволочных проводников, соответствующих VDE 0295, класс 5. Перед применением проводников другой конструкции (например, проводников класса 6) требуется предварительная проверка. Указания по монтажу Перед началом монтажа следует убедиться, что конусообразный винт полностью выкручен (секция открыта). Не следует допускать скручивания проводников. Вставить проводники в контактную секцию до упора (до соприкосновения изоляции с контактом). Удерживая жилу в конечном положении, затянуть зажим ключом. Перед повторным подсоединением часть проводника с надрезанной изоляцией следует удалить. Во избежание обрыва проводника допускается только однократное подтягивание винта. Во избежание повреждений контакта жилу / провод необходимо механически закрепить на подобающем расстоянии от места подключения (например, посредством размещения в вырезе стального листа). Указания по квалифицированному исполнению содержатся в DIN VDE 0100-520:2003-06. При неиспользовании PE-контакта: максимально плотно зафиксируйте PE-контакт вращением по часовой стрелке. |
| Стандарты и предписания | |
| Строительные нормы и правила и методика проведения испытания | DIN VDE 0627/86 DIN VDE 0110/02.79 DIN VDE 0110-1/04.97 МЭК 60664-1, DIN МЭК 60512 МЭК 60352 |
| Технические данные | |
| Полюсов | 2+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 1,8 Нм |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
