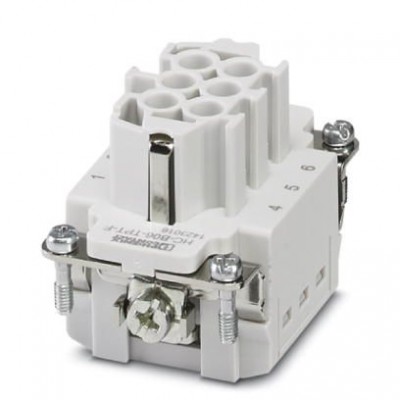

Модуль для контактов - HC-B06-I-TPT-F - 1423016
Описание
Модуль для контактов, полюсов: 6+PE, размер: B6, количество точек подключения на полюс: 2, Розетка, Зажимы Push-in, 500 В, 10 A, 0,14 мм² ... 1,5 мм², применение: МощностьХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 8 мм ±1 мм |
| Сечение AWG | 26 ... 16 (с кабельным наконечником) |
| Сечение проводников | 0,14 мм² ... 1,5 мм² (с кабельным наконечником) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 2 |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 1 - 6 |
| Размер | B6 |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетный ток | 10 A |
| Способ подключения | Зажимы Push-in |
| Указания по монтажу | Кодирование также возможно с помощью профиля CP-HC (1686478). HC-B6../ HC-B10.. для 2 механических ключей (профилей). HC-B16../ HC-B24.. для 4 механических ключей (профилей). Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Стандарты и предписания | |
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 DIN EN 60664 МЭК 60352 |
| Технические данные | |
| Полюсов | 6+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
