Модуль для контактов - HC-B 10-ESTQ-2,5 - 1605624
Описание

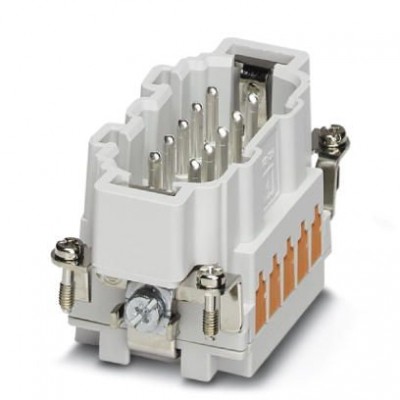

Штекерная вставка HEAVYCON, серия B10, 10-полюсная, зажимы QUICKONХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000437 |
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Материал, изоляция проводника | ПВХ / PE |
| Механические характеристики | |
| Сечение AWG | 22 ... 14 |
| Сечение проводников | 0,34 мм² ... 2,5 мм² (Лицензированная VDE 0295 конструкция, класс 1 - 5 / диаметр жил >= 0,2 мм) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1 мм ... 3,5 мм |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 1 - 10 |
| Размер | B10 |
| Расчетное импульсное напряжение | 6 кВ 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетный ток | 16 A 16 A |
| Способ подключения | Тип подключения QUICKON |
| Указания по монтажу | При новом подключении провода производится обрезание по последней контактной детали. Для корпусов типа B10. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Частота подключения проводников одинакового сечения | 10 |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -25 °C ... 50 °C |
| Стандарты и предписания | |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 10+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Ag |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
