Модуль для контактов - HC-A16-I-UT-M 17-32 - 1585333
Описание

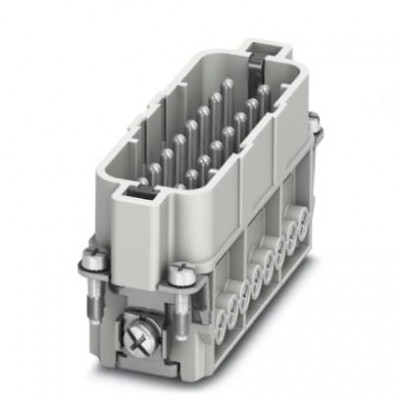

Штыревая вставка HEAVYCON, серия А16, 16-полюсная, винтовой зажим, нумерация от 17 до 32Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 7 мм |
| Сечение AWG | 20 ... 14 |
| Сечение проводников | 0,5 мм² ... 2,5 мм² (относится к гибким проводникам с наконечниками) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Нумерация контактов | 17 - 32 |
| Рабочий конец отвертки | 0,5 x 3,5 мм |
| Размер | D25 |
| Расчетное импульсное напряжение | 4 кВ 4 кВ |
| Расчетное напряжение (III/3) | 250 В |
| Расчетный ток | 20 A |
| Способ подключения | Винтовые зажимы |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 16+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 0,5 Нм |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
