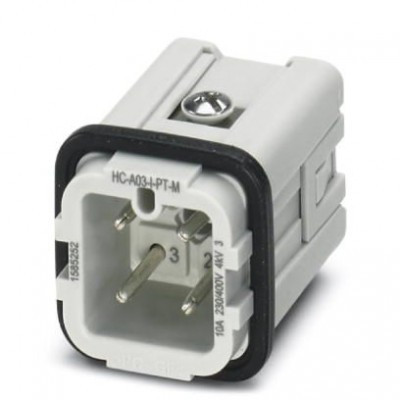

Модуль для контактов - HC-A03-I-PT-M - 1585252
Описание
Модуль для контактов, полюсов: 3+PE, размер: D7, количество точек подключения на полюс: 1, Штифт, Зажимы Push-in, 230/400 В, 10 A, 0,14 мм² ... 1,5 мм²Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 10 мм |
| Сечение AWG | 26 ... 16 (с кабельным наконечником) |
| Сечение проводников | 0,14 мм² ... 1,5 мм² (с кабельным наконечником) |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Количество точек подключения на полюс | 1 |
| Нумерация контактов | 1 - 3 |
| Размер | D7 |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетное напряжение (III/3) | 230 В (фаза-земля) 400 В (фаза-фаза) |
| Расчетный ток | 10 A |
| Способ подключения | Зажимы Push-in |
| Указания по монтажу | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Стандарты и предписания | |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Технические данные | |
| Полюсов | 3+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PC |
| Материал, контактная поверхность | Ag |
| Электрические характеристики | |
| Расчетное напряжение силовых контактов | 230/400 В |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
