Адаптер клеммного модуля - HC-B 6-A-UT-PEL-F - 1648018
Описание

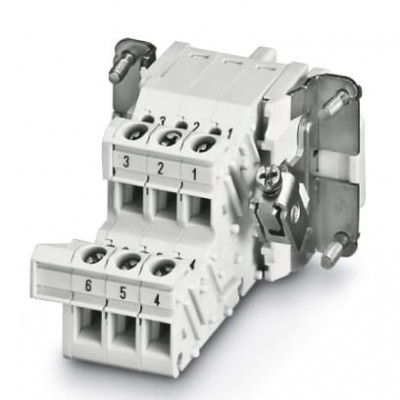

Гнездовая вставка клеммного адаптера HEAVYCON, серия B6, 6-полюсная, для левой стороны электротехнического шкафа, винтовые зажимыХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440222 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121421 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 12 мм |
| Сечение AWG | 20 ... 14 |
| Сечение проводников | 0,5 мм² ... 2,5 мм² |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | B6 |
| Материал, контакт | Медный сплав |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетное напряжение (III/3) | 500 В |
| Расчетный ток | 16 A |
| Способ подключения | Винтовые зажимы |
| Указания по монтажу | Кодирование также возможно с помощью профиля CP-HC (1686478). HC-B6../ HC-B10.. для 2 механических ключей (профилей). HC-B16../ HC-B24.. для 4 механических ключей (профилей). Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Размеры | |
| Высота | 74,2 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 44 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | PA: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) PA: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 DIN EN 60664 МЭК 60352 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Ag |
| Характеристики клемм | |
| Момент затяжки | 0,5 Нм ... 0,8 Нм |
| Указание | Для монтажных фланцев HEAVYCON-ADVANCE и монтажных корпусов HEAVYCON типа B6. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
