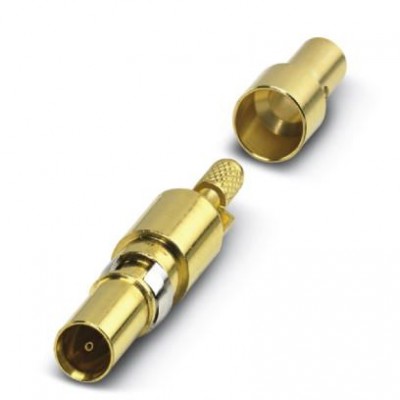

Коаксиальный контакт - HC-M-04-BU-KOAX-50 - 1676802
Описание
Коаксиальный контакт, диаметр контакта: 4,8 мм, с разворотом, Розетка, материал контакта: Медный сплав, поверхность контакта: позолоченный, сечение проводников: 0,14 мм² ... 2,5 мм², Волновое сопротивление: 50 ΩХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440204 |
| eCl@ss 9.0 | 27440204 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000796 |
| ETIM 3.0 | EC000796 |
| ETIM 4.0 | EC000796 |
| ETIM 5.0 | EC000796 |
| ETIM 6.0 | EC000796 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Волновое сопротивление | 50 Ω |
| Механические характеристики | |
| Диаметр контакта | 4,8 мм |
| Длина зачищенной части одной жилы | 2 мм |
| Сечение AWG | 26 ... 14 |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Циклы установки | ≥ 500 |
| Общие сведения | |
| Исполнение | Штыревой, отдельный контакт |
| Материал, контакт | Медный сплав |
| Подключение согласно стандарту | МЭК / EN |
| Расчетное напряжение (III/3) | 50 В AC |
| Расчетный ток | 1,5 A |
| Серия | HC-M-04-KOAX |
| Способ подключения | Вывод под пайку и обжимной контакт (Вывод под пайку (проводник) / обжимное соединение (экранирующая оплетка)) |
| Тип контакта | с разворотом |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, контактная поверхность | позолоченный |
| Характеристики клемм | |
| Указание | Кабели, применяемые с коаксиальными контактами: RG174/U, RG188A/U, RG316/U Коаксиальный контакт для модуля HC-M-04-KT-M |
