Соединительный кабель - QPD 5P/10,0-PVC/5P 5X2,5 BK - 1408723
Описание

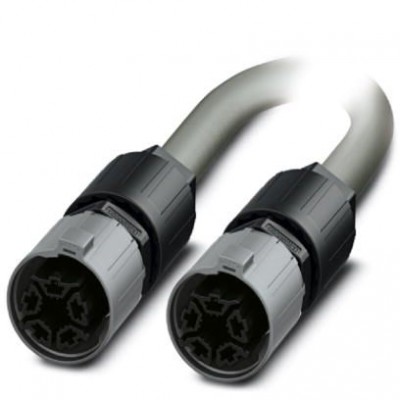

Штекерные соединители QUICKON, заводская сборка, 4+PE, черные, кабель с изоляцией из ПВХ 5x 2,5, длина: 10 мХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440604 |
| eCl@ss 9.0 | 27440605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC002635 |
| ETIM 5.0 | EC002560 |
| ETIM 6.0 | EC002587 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 43223303 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| AWG, напряжение питания | 14 |
| Внешняя оболочка, материал | ПВХ |
| Внешняя оболочка, цвет | серый RAL 7001 |
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Испытательное напряжение, проводник | 4000 В |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
| Конструкция кабеля, напряжение питания | 50x 0,25 мм |
| Масса кабеля | 242 кг/км |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | ПВХ |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Наружный диаметр кабеля D | 11,8 мм |
| Номинальное напряжение, проводник | 750 В 1000 В (Безопасный стационарный монтаж) |
| Обозначение полюсов | 1, 2, 3, N, PE |
| Общая скрутка | 5 жил в скрутке |
| Тип кабеля (краткое обозначение) | ПВХ |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Механические характеристики | |
| Категория по ударному воздействию | IK07 |
| Циклы установки | 50 |
| Частота подключения QUICKON | макс. 10 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2,5 мм ... 3,8 мм |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество контактов | 4+PE |
| Количество точек подключения | 5 |
| Конструкция | QPD 5x2,5 |
| Материал, контакт | Cu |
| Момент затяжки накидной гайки | 10 Нм |
| Номинальный ток IN | 20 A |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (III/3) | 690 В |
| Расчетный ток | 20 A |
| Сечение провода | 5x 2,5 мм² |
| Способ подключения | Тип подключения QUICKON |
| Окружающие условия | |
| Степень защиты | IP66 IP68 (2 m / 24 h) IP69K |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
| Параметры проводников | |
| Цвета жил | синий, коричневый, черный, серый, желто-зеленый |
| Рабочие условия | |
| Негорючесть | согласно МЭК 60332-1-2 |
| Размеры | |
| Длина кабеля | 10 м |
| Наружный диаметр кабеля | 9 мм ... 16 мм |
| Раствор ключа - накидная гайка | 27 мм |
| Тип кабеля | ПВХ серого цвета |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | с серебряным покрытием |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 16 |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Подключение IDC |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
