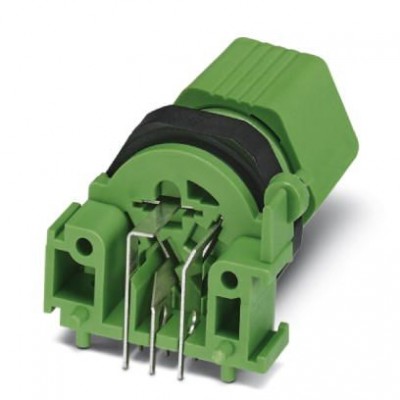

Проходная деталь - Q 1,5/3L90/13KU-DSI - 1670413

Описание

Проходная деталь, для установки с внутренней стороны корпуса, с контактами под пайку методом погружения, длина штырей под пайку: 3,8 мм, диаметр отверстия Ø, 3-контакта = 20,8 мм - 0,3

Характеристики

eCl@ss
eCl@ss 4.0 27140815
eCl@ss 4.1 27140815
eCl@ss 5.0 27143423
eCl@ss 5.1 27143423
eCl@ss 6.0 27143423
eCl@ss 7.0 27449001
eCl@ss 8.0 27440602
eCl@ss 9.0 27440602
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001297
ETIM 3.0 EC000516
ETIM 4.0 EC000516
ETIM 5.0 EC002566
ETIM 6.0 EC002061
UNSPSC
UNSPSC 11 39121522
UNSPSC 12.01 39121522
UNSPSC 13.2 39121413
UNSPSC 6.01 30211923
UNSPSC 7.0901 39121522
Кабель
Изоляционный материал жилы ПВХ / PE
Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм
Обозначение полюсов 1, 2, 3
Крепление
Тип фиксатора Винтовой зажим
Механические характеристики
PC QUICKON, тип резьбы Pg13,5
Категория по ударному воздействию 4
Частота подключения QUICKON 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.)
Общие сведения
Диаметр проводника вкл. изоляцию >= 3 мм
Замечание по типу внутреннего подключения перед пайкой изделие необходимо закрепить на печатной плате винтами. Самонарезающие крепежные винты, соотв. ISO 1481-ST 2,9 x 6,5 C.
Класс воспламеняемости согласно UL 94 V0
Количество точек подключения 3
Материал, контакт Медный сплав
Момент затяжки держателя контактов 3,75 Нм
Момент затяжки контргайки 3,75 Нм
Момент затяжки накидной гайки 2,5 Нм
Номинальный ток IN 17,5 A
Раствор ключа - держатель контактов 24 мм
Расчетное импульсное напряжение (III/3) 6 кВ
Расчетное напряжение (II/2) 630 В
Расчетное напряжение (III/2) 320 В
Расчетное напряжение (III/3) 250 В
Способ подключения Тип подключения QUICKON
Указания по монтажу При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания
Окружающие условия
Степень защиты IP65
IP67
Температура при подключении кабеля -5 °C ... 50 °C
Размеры
Раствор ключа - накидная гайка 24 мм
Технические данные
Полюсов 3
Температура окружающей среды (при эксплуатации) -25 °C ... 80 °C
-25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем)
Тип изоляционного материала
Материал, держатель контакта PA 6.6
Материал, контактная поверхность никелированный и оцинкованный
Характеристики клемм
Сечение гибкого проводника макс. 1,5 мм²
Сечение гибкого проводника мин. 0,75 мм²
Сечение жесткого проводника макс. 1,5 мм²
Сечение жесткого проводника мин. 0,75 мм²
Сечение провода AWG макс. 16
Сечение провода AWG мин. 18
Дополнительные особенности
Цвет зеленый
Монтажные характеристики
Тип подключения Подключение пайкой методом подключения
Эксплуатационные характеристики
Степень загрязнения 3
Электротехнические характеристики
Категория перенапряжения III

Рекомендуемые товары

6 096 руб.
  • Производитель: Phoenix Contact
  • Артикул: 1670413
  • Наличие: Предзаказ
  • GTIN: 4017918153199
  • Примечание: Позаказное производство (возврат невозможен)
  • Цена указана за упаковку: 10 шт
