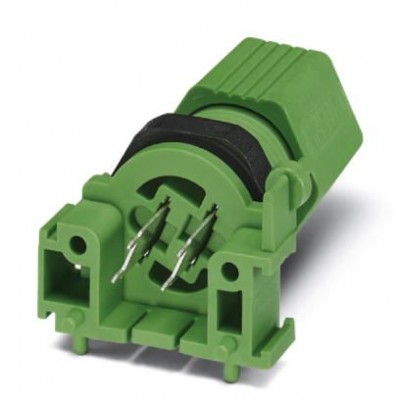

Проходная деталь - Q 1,5/2L180/11KU-DSI - 1670277
Описание
Проходная деталь, для установки с внутренней стороны корпуса, с контактами под пайку методом погружения, длина штырей под пайку: 3,8 мм, диаметр отверстия Ø, 2-контакта = 19,0 мм - 0,3Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440602 |
| eCl@ss 9.0 | 27440602 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001297 |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002566 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Изоляционный материал жилы | ПВХ / PE |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295 Kl.2-5, мин. диаметр проволоки 0,2 мм |
| Обозначение полюсов | 1, 2 |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Механические характеристики | |
| PC QUICKON, тип резьбы | Pg11 |
| Категория по ударному воздействию | 3 |
| Частота подключения QUICKON | 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | >= 3 мм |
| Замечание по типу внутреннего подключения | перед пайкой изделие необходимо закрепить на печатной плате винтами. Самонарезающие крепежные винты, соотв. ISO 1481-ST 2,9 x 6,5 C. |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Медный сплав |
| Момент затяжки держателя контактов | 3,75 Нм |
| Момент затяжки контргайки | 3,75 Нм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Номинальный ток IN | 17,5 A |
| Раствор ключа - держатель контактов | 22 мм |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (III/3) | 250 В |
| Способ подключения | Тип подключения QUICKON |
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура при подключении кабеля | -5 °C ... 50 °C |
| Размеры | |
| Раствор ключа - накидная гайка | 22 мм |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C -25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | никелированный и оцинкованный |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 18 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Подключение пайкой методом подключения |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
