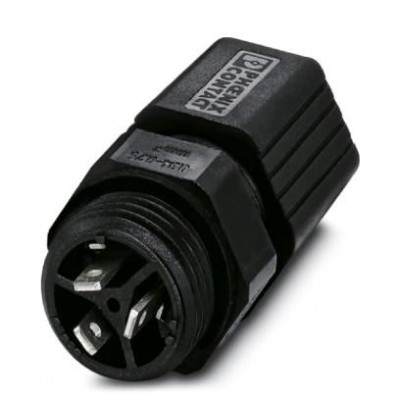

Проходная деталь - Q 0,75/3FL/ 9-M16KU-ESA BK - 1641497
Описание
Проходная деталь QUICKON, для наружного монтажа, с выводами под пайку или плоскими контактами 2,8 x 0,8 мм, 3-полюсная.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440602 |
| eCl@ss 9.0 | 27440602 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001297 |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002566 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Рассчитано на использование вне помещений | f1 (UL 746C) |
| Кабель | |
| Изоляционный материал жилы | ПВХ / PE |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Класс 2-6 // 0,34 мм²: 0,1 мм; 0,5 - 0,75 мм²: 0,15 мм |
| Обозначение полюсов | 1, 2, 3 |
| Механические характеристики | |
| PC QUICKON, тип резьбы | M16 x 1,5 |
| Категория по ударному воздействию | 3 IK07 |
| Частота подключения QUICKON | макс. 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.) |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | >= 2,5 мм |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 3 |
| Материал, контакт | CuZn |
| Момент затяжки держателя контактов | 3,75 Нм |
| Момент затяжки контргайки | 3,75 Нм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Номинальный ток IN | 9 A |
| Раствор ключа - держатель контактов | 19 мм |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (III/3) | 160 В |
| Расчетный ток | 9 A |
| Способ подключения | Тип подключения QUICKON |
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура при подключении кабеля | -5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| Размеры | |
| Наружный диаметр кабеля | 5 мм ... 6,8 мм |
| Раствор ключа - накидная гайка | 19 мм |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Также следует учитывать данные производителя кабелей.) -25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | оцинкованный |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 0,75 мм² |
| Сечение гибкого проводника мин. | 0,34 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 18 |
| Электрические характеристики | |
| Замечание по расчетному напряжению (II/2) | с изолирующей втулкой |
| Замечание по расчетному напряжению (III/2) | с изолирующей втулкой |
| Замечание по расчетному напряжению (III/3) | с изолирующей втулкой |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Выводы под пайку или плоские контакты, 2,8 мм x 0,8 мм |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
