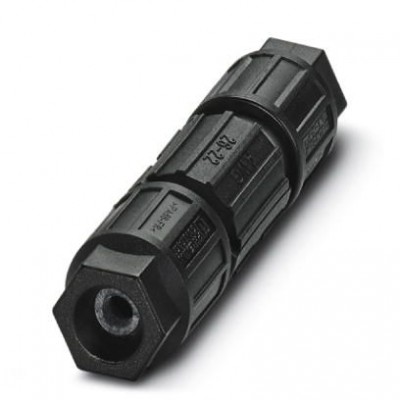

Кабельный соединитель - Q 0,34/4IDC/16-16KU-KU BK - 1641879
Описание
Кабельный соединитель, Тип подключения QUICKON, полюсов: 4, 0,14 мм² ... 0,34 мм², 125 В, 5 A, черный, диапазон диаметра кабеля: 3,5 мм ... 6 мм, Устройство для быстрого подсоединения QUICKONХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140815 |
| eCl@ss 4.1 | 27140815 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440605 |
| eCl@ss 9.0 | 27440605 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000516 |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002560 |
| ETIM 6.0 | EC002560 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121402 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,10 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
| Крепление | |
| Тип фиксатора | без |
| Механические характеристики | |
| Категория по ударному воздействию | 3 IK06 |
| Частота подключения QUICKON | макс. 10 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 0,7 мм ... 1,6 мм |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 4 |
| Материал, контакт | Сталь |
| Момент затяжки накидной гайки | 0,8 Нм |
| Номинальный ток IN | 5 A |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное напряжение (III/3) | 125 В |
| Расчетный ток | 5 A |
| Способ подключения | Тип подключения QUICKON |
| Окружающие условия | |
| Степень защиты | IP65 IP67 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
| Размеры | |
| Наружный диаметр кабеля | 3,5 мм ... 6 мм |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | оцинкованный |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 0,25 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 22 |
| Сечение провода AWG мин. | 26 |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Подключение IDC |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
