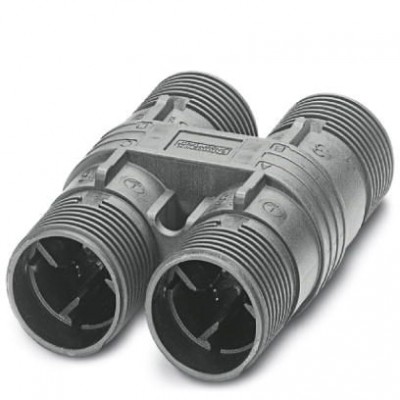

H-разветвитель - QPD H 4X2,5 GY - 1582260
Описание
H-разветвитель, Тип подключения QUICKON, полюсов: 4, 1 мм² ... 2,5 мм², 690 В, 20 A, серый, без гайки QUICKON, диапазон диаметра кабеля: 6 мм ... 14 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440603 |
| eCl@ss 9.0 | 27440603 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000516 |
| ETIM 4.0 | EC000516 |
| ETIM 5.0 | EC002567 |
| ETIM 6.0 | EC002925 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Кабель | |
| Изоляционный материал жилы | ПВХ / ПЭ / термоизоляция / резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
| Механические характеристики | |
| Категория по ударному воздействию | IK07 |
| Циклы установки | 50 (Подсоединения QUICKON макс. 10) |
| Частота подключения QUICKON | макс. 10 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3,8 мм |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 4 |
| Конструкция | H-разветвитель |
| Материал, контакт | CuZn |
| Момент затяжки накидной гайки | 5 Нм |
| Номинальный ток IN | 20 A |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (III/3) | 690 В |
| Расчетный ток | 20 A |
| Способ подключения | Тип подключения QUICKON |
| Окружающие условия | |
| Степень защиты | IP66 IP68 (2 m / 24 h) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
| Размеры | |
| Наружный диаметр кабеля | 6 мм ... 14 мм (Гайка Quickon и разъем Quickon заказываются отдельно) |
| Раствор ключа - накидная гайка | 22 мм |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | оцинкованный |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 1 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 1 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 16 |
| Дополнительные особенности | |
| Цвет | серый |
| Монтажные характеристики | |
| Тип подключения | Подключение IDC |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
