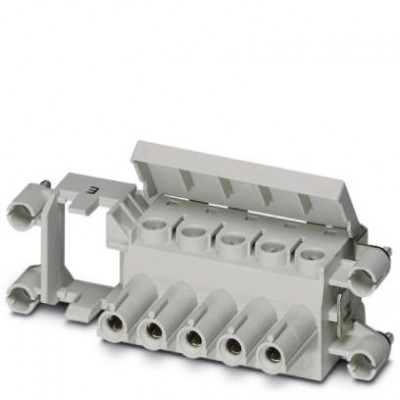

Модуль для контактов - VC-TFS 5/1M-PEA - 1607502
Описание
Контактная вставка со встроенной сальниковой рамой, 1 свободное гнездо для установки модуля, исполнение VC 4, 4-полюсная + PE, 690 В / 70 АХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 14 мм |
| Сечение AWG | 20 ... 6 |
| Сечение проводников | 0,5 мм² ... 16 мм² |
| Циклы установки | ≥ 50 |
| Общие сведения | |
| Материал, контакт | CuZn |
| Размер | VC4 |
| Расчетное импульсное напряжение | 6 кВ 6 кВ |
| Расчетное напряжение (III/3) | 690 В |
| Расчетный ток | 70 A 70 A |
| Способ подключения | Винтовые зажимы Винтовые зажимы |
| Технические данные | |
| Полюсов | 4+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | твердое серебрение |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 6 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| Момент затяжки | 1,2 Нм ... 1,8 Нм |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
