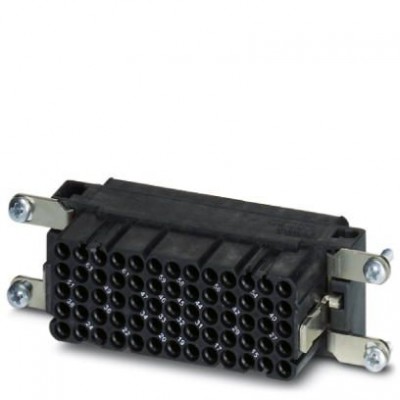

Модуль для контактов - VC-D3-BU50-PE-R - 1884788
Описание
Держатель гнездовых контактов, для катанных обжимных контактов, исполнение VC 3, 50-полюсный + PEХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Вид при установке | 50+PE |
| Диаметр контакта | 1,6 мм |
| Длина зачищенной части одной жилы | 8 мм |
| Сечение AWG | 22 ... 16 |
| Сечение проводников | 0,14 мм² ... 1,5 мм² (гибкий) |
| Циклы установки | >= 500 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Размер | VC3 |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетное напряжение | 250 В |
| Расчетное напряжение (III/3) | 250 В |
| Расчетный ток | 10 A 10 A |
| Серия | VC-D |
| Способ подключения | Обжим |
| Тип контакта | катанные |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA-GF |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Указание | Штекерный соединитель предназначен только для кабелей маломощных цепей. |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
