Комплект контактных вставок - VC-AR1/2M-S88-SET - 1607394
Описание

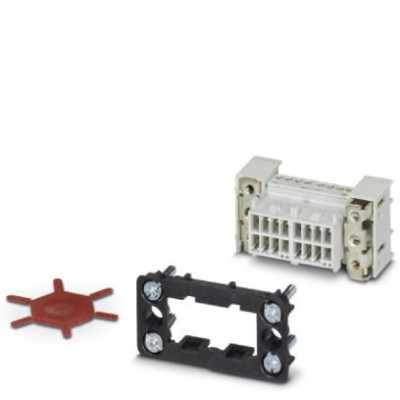

Комплект контактных вставок для монтажа на панели, сальниковые рамы с PE, 4 крепежных винта, смонтированные вставки с 8 контактами, 6 механических ключей, 2 монтажных фланцаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260705 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001121 |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC000438 |
| ETIM 6.0 | EC000438 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 7 мм |
| Сечение AWG | 28 ... 16 |
| Сечение проводников | 0,14 мм² ... 1,5 мм² |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Материал, контакт | CuZn |
| Номинальное напряжение UN | 160 В |
| Номинальный ток IN | 10 A |
| Размер | VC1 |
| Расчетное импульсное напряжение | 2,5 кВ 2,5 кВ |
| Расчетное напряжение (III/3) | 160 В |
| Расчетный ток | 10 A 10 A |
| Способ подключения | Винтовые зажимы Винтовые зажимы |
| Технические данные | |
| Полюсов | 15+PE |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | оцинкованный |
| Характеристики клемм | |
| Момент затяжки | 0,22 Нм ... 0,25 Нм |
| Сечение гибкого проводника макс. | 0,75 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
