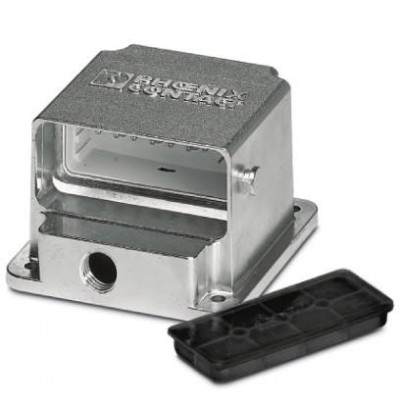

Комплект корпусов - HC-MOT-AFL-SET - 1409053
Описание
Штекерный соединитель со стороны двигателя, металлический монтажный корпус ЭМС, включая вставки с обжимными контактами, с плоским уплотнением и лакированной защитной крышкой, без обжимных контактов, корпус с пассивацией, на которую можно наносить окраскуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140816 |
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные о материале | |
| Материал, контактная поверхность, силовой контакт | Au |
| Материал, контактная поверхность, управляющий контакт | Au |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 6 мм (Обжимные силовые контакты) |
| Сечение AWG | 20 ... 14 (Обжимные силовые контакты) 26 ... 18 (Обжимные управляющие контакты) |
| Сечение проводников | 0,35 мм² ... 2,5 мм² (Обжимные силовые контакты) 0,14 мм² ... 1 мм² (Обжимные управляющие контакты) |
| Циклы установки | ≥ 100 |
| Общие сведения | |
| Материал, контакт | Медный сплав |
| Материал, уплотнение | EPDM |
| Размер | MOT |
| Расчетное импульсное напряжение | 6 кВ (Цепь питания "фаза-корпус") 8 кВ (Цепь питания "фаза-фаза") 4 кВ (Цепь управления) |
| Расчетное напряжение (III/3) | 250 В (Сигнал) |
| Расчетный ток | 16,5 A (Контакты цепи питания) 2,5 A (Контакты цепи управления) |
| Окружающие условия | |
| Степень защиты | IP67 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 100 °C |
| Технические данные в соответствии с допуском UL | |
| Номинальное напряжение контакта сигнальной цепи | 250 В |
| Номинальное напряжение силового контакта | 600 В |
| Номинальный ток контакта сигнальной цепи | 2,5 A |
| Номинальный ток силового контакта | 16,5 A |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Золото |
| Габариты и материалы | |
| Материал корпуса | GD-Zn |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
