| eCl@ss |
| eCl@ss 5.1 |
27143423 |
| eCl@ss 6.0 |
27143423 |
| eCl@ss 8.0 |
27440102 |
| eCl@ss 9.0 |
27440102 |

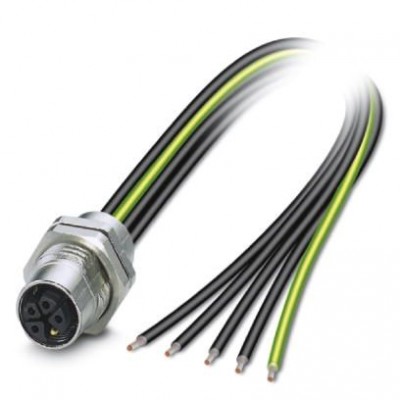

| Кабель |
| AWG, сигнальная линия |
16 |
| Материал проводника |
медный гибкий провод |
| Материал |
| Дополнительные данные о материале |
PU 2K (Материал для заливки) |
| Материал накатанной гайки |
Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения |
FKM |
| Механические характеристики |
| Циклы установки |
> 100 |
| Общие сведения |
| Индикатор состояния |
Нет |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Кодирование |
K — питание |
| Материал, контакт |
CuZn |
| Расчетное импульсное напряжение |
6 кВ |
| Расчетное напряжение |
630 В |
| Расчетный ток при 40 ℃ |
12 A |
| Тип монтажа |
Монтаж с внутренней стороны M16 x 1,5 с плоской гайкой |
| Тип сигнала/категория |
Мощность |
| Общие характеристики измерительной катушки |
| Испытательное напряжение |
6 кВ |
| Окружающие условия |
| Степень защиты |
IP67 |
| Параметры проводников |
| Цвета жил |
черный 1, черный 2, черный 3, черный 4, зеленый/желтый |
| Рабочие условия |
| Негорючесть |
согласно UL 1581 VW1 |
| Размеры |
| Длина кабеля |
0,2 м |
| Тип кабеля |
Гибкий монтажный провод UL/cUL |
| Стандарты и предписания |
| Без галогенов |
да |
| Обозначение стандарта |
Разъем M12 |
| Стандарты/нормативные документы |
Разъем M12 МЭК 61076-2-111 с примыканием |
| Технические данные |
| Полюсов |
5 |
| Температура окружающей среды (при эксплуатации) |
-25 °C ... 85 °C (вилка / розетка) |
| Тип изоляционного материала |
| Материал, держатель контакта |
PA |
| Материал, контактная поверхность |
Золото |
| Монтажные характеристики |
| Тип подключения |
Отдельные проводники |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
