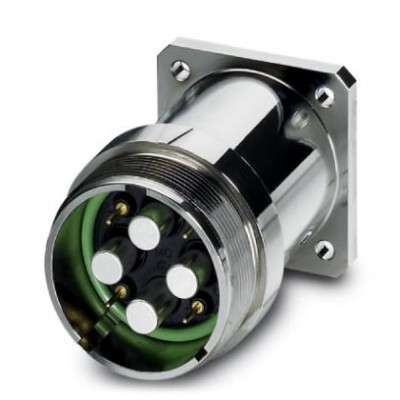

Аппаратн. соединитель, передняя стенка - SL-5EPWN8AWA00 - 1615686
Описание
Аппаратн. соединитель, передняя стенка, прямой, Винтовой зажим, M58, полюсов: 2+3+PE, тип контактов: Штифт, Обжим, Аксиальное уплотнительное кольцо, 4x Ø 5,4, экранирован.: есть, размер фланца: 60 мм x 60 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Данные согласно DIN EN 61984:2001 | |
| Высота установки, макс. | 2000 м |
| Категория перенапряжения для сигнального контакта | III |
| Категория перенапряжения для силового контакта | III |
| Номинальное / рабочее напряжение сигнального контакта | 250 В |
| Номинальное / рабочее напряжение силового контакта | 630 В |
| Расчетное импульсное напряжение для сигнального контакта | 4 кВ |
| Расчетное импульсное напряжение для силового контакта | 6 кВ |
| Степень загрязнения для сигнального контакта | 3 |
| Степень загрязнения силового контакта | 3 |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Общие сведения | |
| Диаметр силового контакта | 10 мм |
| Кодирование | N |
| Крепежный резьбовой элемент корпуса, Pg | без |
| Номинальный ток на силовой контакт при 25 °C | 150 A |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Штифт |
| Тип монтажа | 4x Ø 5,4 |
| Окружающие условия | |
| Степень защиты | IP67 |
| Температура окружающей среды | -40 °C ... 120 °C |
| Технические данные | |
| Полюсов | 6 |
| Характеристики изолятора | |
| Диаметр контакта сигнальной цепи | 1,6 мм |
| Номинальный ток на контакт сигнальной цепи при 25 °C | 12 A |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
