Встраиваемые разъемы - SACC-CI-M12FSB-5CON-L90 SH SCO - 1432512
Описание

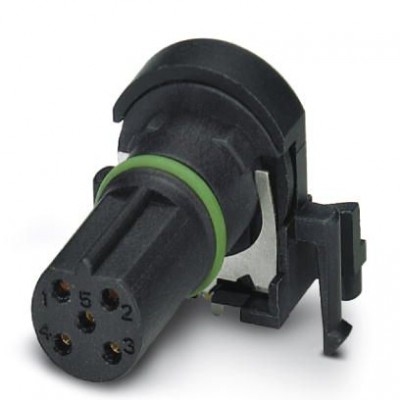

Встраиваемый соединитель для датчика / исполнительного устройства, розетка, 5-полюсный, с механическим ключом B-типа, экранированный, с угловыми выводами под пайку, только контактные вставкиХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27143423 |
| eCl@ss 5.1 | 27143423 |
| eCl@ss 6.0 | 27143423 |
| eCl@ss 7.0 | 27449001 |
| eCl@ss 8.0 | 27440103 |
| eCl@ss 9.0 | 27440102 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC002061 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| Кабель | |
| Испытательное напряжение, проводник | 2000 В AC |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Номинальное напряжение, проводник | 300 В |
| Сопротивление кабеля | ≤ 57,6 мΩ/м |
| Толщина стенки, изоляция | 0,21 мм |
| Материал | |
| Материал уплотнения | FKM / EPDM |
| Механические характеристики | |
| Циклы установки | > 100 |
| Общие сведения | |
| Диаметр проводника вкл. изоляцию | 1,2 мм ±0,07 мм |
| Индикатор состояния | Нет |
| Класс воспламеняемости согласно UL 94 | V0 |
| Кодирование | B - инверс. |
| Материал, контакт | CuZn |
| Расчетное импульсное напряжение | 1,5 кВ |
| Расчетное напряжение | 60 В |
| Расчетный ток при 40 ℃ | 4 A |
| Сечение провода | 0,34 мм² |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип монтажа | Монтаж на печатную плату |
| Окружающие условия | |
| Степень защиты | IP67 |
| Стандарты и предписания | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) -40 °C ... 85 °C (без механического приведения в действие) |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA 6.6 |
| Материал, контактная поверхность | Золото |
| Характеристики клемм | |
| Момент затяжки | 3 Нм ... 4 Нм (С монтажной стороны) |
| Монтажные характеристики | |
| Тип подключения | Выводы под пайку |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
