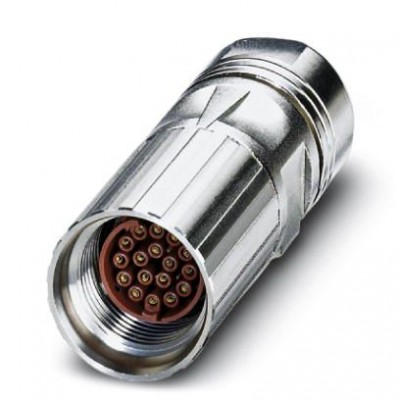

Кабельный соединитель - ST-17S1N8A8003 - 1607641
Описание
Кабельный соединитель, прямой, Винтовой зажим, M17, полюсов: 17, тип контактов: Розетка, Обжим, экранирован.: есть, диапазон диаметра кабеля: 5 мм ... 8 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260708 |
| eCl@ss 7.0 | 27440312 |
| eCl@ss 8.0 | 27440102 |
| eCl@ss 9.0 | 27440103 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002635 |
| ETIM 6.0 | EC002061 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39121413 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Данные согласно DIN EN 61984:2001 | |
| Высота установки, макс. | 3000 м |
| Категория перенапряжения для сигнального контакта | II |
| Категория перенапряжения для силового контакта | III |
| Номинальное / рабочее напряжение силового контакта | 60 В |
| Расчетное импульсное напряжение для силового контакта | 1,5 кВ |
| Степень загрязнения для сигнального контакта | 3 |
| Степень загрязнения силового контакта | 3 |
| Крепление | |
| Тип фиксатора | Винтовой зажим |
| Материал | |
| Материал изолирующей части корпуса | PA 6.6 |
| Материал уплотнительного кольца | FPM |
| Общие сведения | |
| Диаметр силового контакта | 0,6 мм |
| Кодирование | N |
| Крепежный резьбовой элемент корпуса, Pg | без |
| Направление нумерации контактных гнезд | стандартный |
| Номинальный ток на силовой контакт при 25 °C | 3,6 A |
| Отверстие для ввода кабеля | 5 мм ... 8 мм |
| Способ подсоединения контакта | Обжим |
| Тип контакта | Розетка |
| Окружающие условия | |
| Степень защиты | IP67 |
| Температура окружающей среды | -40 °C ... 125 °C |
| Технические данные | |
| Полюсов | 17 |
| Габариты и материалы | |
| Материал корпуса | Точеные части: медно-цинковый сплав (CuZn), литые части: цинк (GD-Zn) |
